Ce petit moteur
électrique est original à double titre :
Il est alimenté par de
la lumière solaire ou artificielle
Son rotor est
flottant, sans aucun contact mécanique
Ce modèle est à 6
pôles mais il en existe à 4 ou 8 pôles.
Créé en 1962 par Daryl
Chapin,
inventeur des
cellules solaires en 1954 aux Bell Labs, puis complété par
Larry Spring
en 1994.
Son atelier situé à Mendocino, sur la côte ouest des USA, au nord de San Francisco, a donné son nom au moteur.
On le voit tourner sur cette VIDEO
*********************************Sustentation*********************************

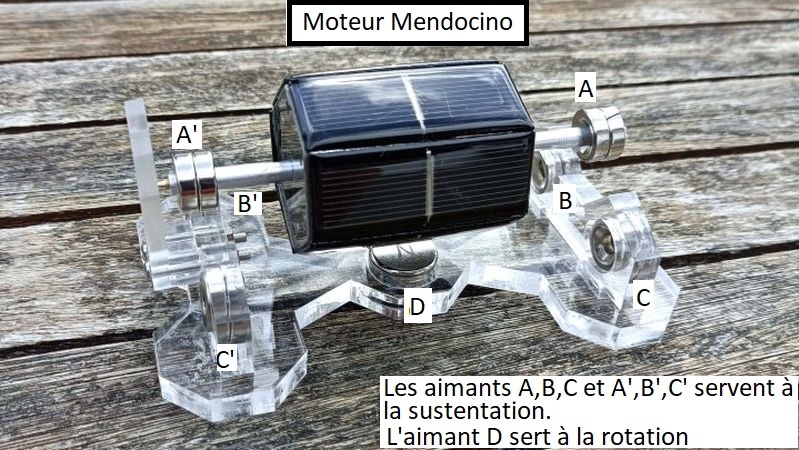

Vu son très faible couple, il est nécessaire de minimiser les frottements. Une suspension magnétique stable est idéale dans ce cas.
Une difficulté est que d'après le théorème d'Earnshaw (Wikipedia) la stabilité d'aimants permanents dans un champ magnétique est impossible.
On contourne ici le problème en faisant s'appuyer le rotor sur une plaque de butée (à gauche de l'aimant A' ci dessus).
L'orientation des aimants est telle que le rotor se trouve poussé vers la plaque.
Noter les petites masses d'équilibrage (en mastique gris de carrossier) ajoutée pour la régularité de la rotation.
Sur les techniques d'équilibrage, cet article.
*********************************Rotation***********************************

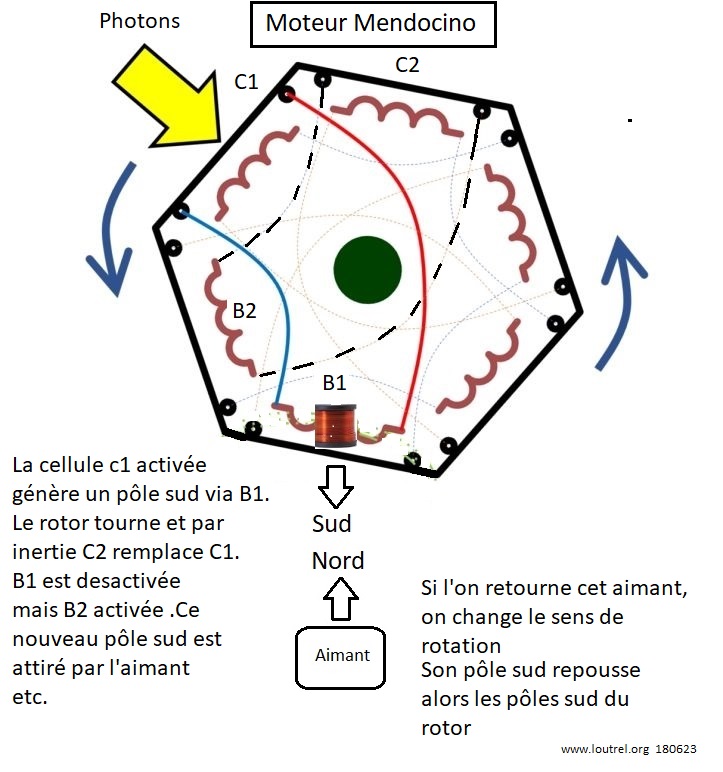

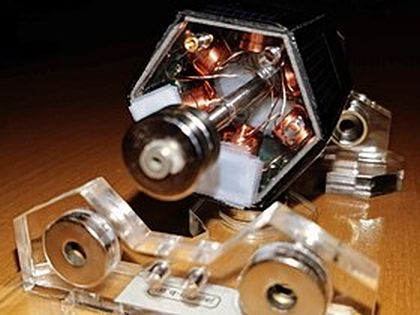

Chaque cellule solaire
est connectée à une bobine à l’intérieur
du rotor.
Une cellule est connectée à la bobine située à 120° :
Nota
Rappelons que le pôle nord géographique de la Terre est proche de son pôle sud
magnétique.
La demi-aiguille d’une boussole pointant vers le Nord est donc elle-même
un pôle nord.

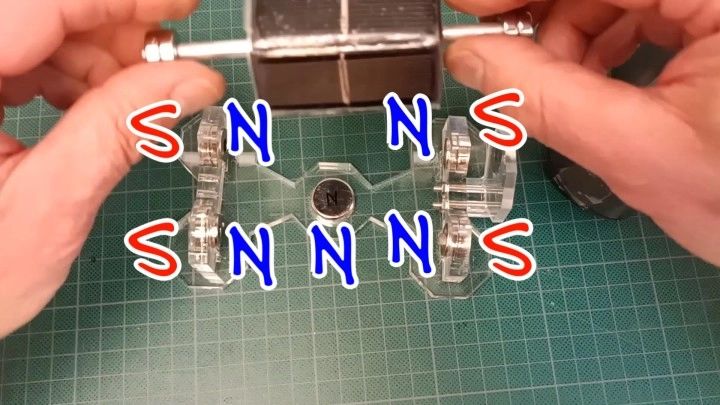

C’est probablement ce petit oubli qui a conduit à l’amusante inversion
systématique des polarités dans les documents d’Elektor !
