Avec les abonnement GSM à 2€ mensuel et les modules GSM SIM800 à moins de 10€ il devient intéressant d’utiliser les SMS comme moyens de télécommande sans limite de distance.
Une solution alternative à l’IOT (Internet Of Things / objets connectés via Internet) est d’utiliser le système téléphonique cellulaire pour télécommander ( ou lire l’état de capteurs) sans limite de distance.
Hors carte SIM, le coût materiel total est inférieur à 12€.
Des capteurs, Led, et/ou actuateurs ( relais...)peuvent être connectés à l’ Arduino.
Un exemple simple est une Led activée à distance et dont l’état On/Off peut être relu.Voir Logiciel de télécommande ci dessous.

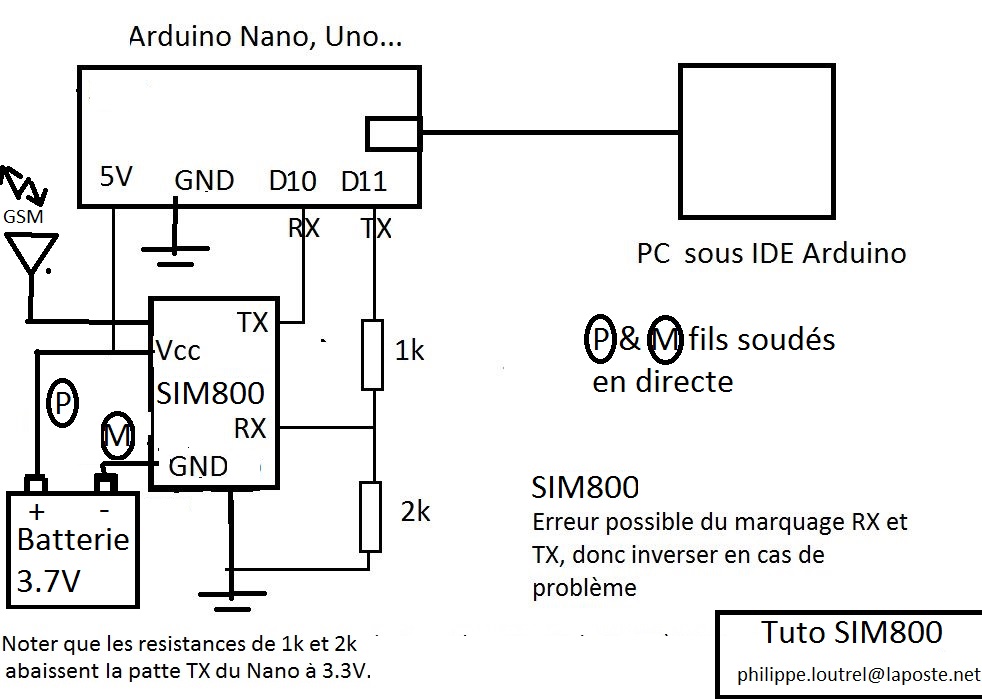

Plus (3.4 à 4.4V)
Masse
TX
émet vers le RX du Nano, ici D10
RX
reçoit du TX du Nano , ici D11
Mais il existe deux pièges avec ces modules :
Piège 1

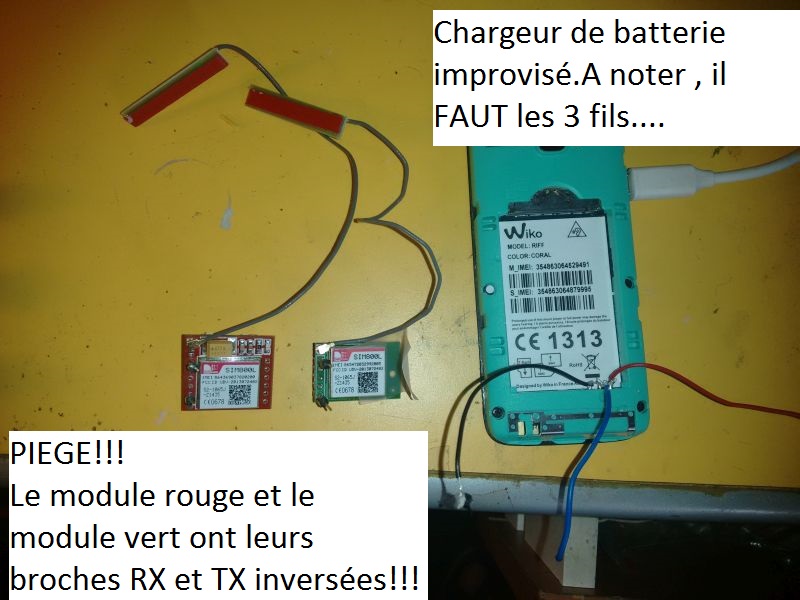

La position des broches TX et RX inversées selon les modules....(et non repérées pour certains !).Donc si rien ne fonctionne inverser ces connexions.
Piège 2

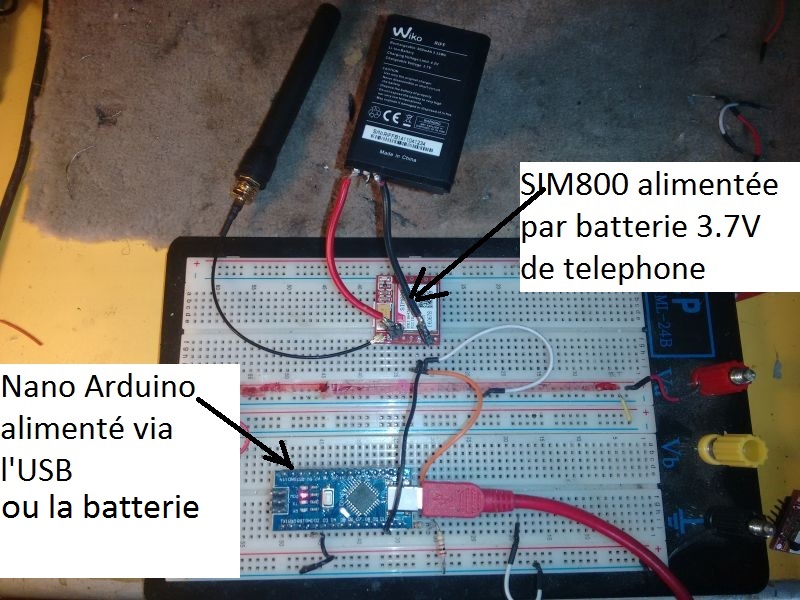

L’extrême sensibilité à l’alimentation : par exemple, une alimentation de laboratoire ne convenait pas pour les 4V du module. Il parait donc indispensable d’utiliser
soit des piles ( mais pour obtenir entre 3.4 V et 4.4 V certains schémas font chuter la tension avec des diodes en série...à vérifier)
soit une batterie de telephone

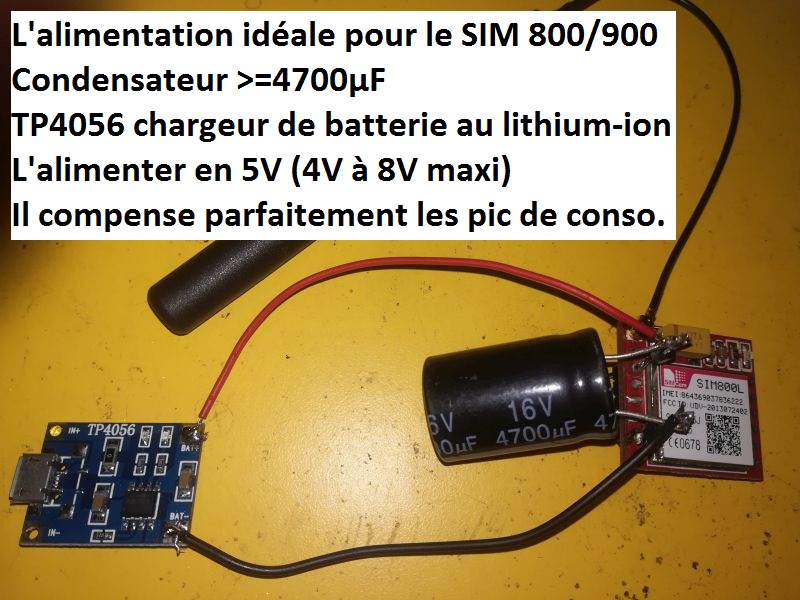

soit un condensateur >=4700µF et un module TP4056 de charge de batterie Lithium-Ion (coût inférieur à 1€).
D’autre part souder les deux fils directement entre l’ alimentation et les broches + et - du SIM800.(Tout ceci peut paraître parano, mais c’est le fruit de plusieurs heures, sinon journées, de galère, car le montage semble fonctionner mais de façon aléatoire...)
Si le Nano est alimenté en +5 V, bien que le SIM800 semble le tolérer, il est preferable de diminuer à 3.3 V la broche D11/TX par deux resistances ( par exemple 1 k et 2 k en série).
En conclusion, si le montage ne fonctionne pas du tout dès le début, inverser TX et RX.
S’il répond à certains ordres AT mais pas à tous et de façon aléatoire, vérifier l’alimentation du module : batterie ou pile, entre 3.4 V et 4.4 V.
La led du module flash plusieurs fois à la mise sous tension puis émet un flash toutes les 4 s environ en régime de croisière.
Via la fenêtre de l’IDE de l’Arduino ( paramétrée à 9600 bps, NL et CR en fin de ligne), on envoie des ordres "AT" ( ou "at", les minuscules sont autorisées ).
Noter que l’on peut faire un copier / coller de la ligne entrée et du texte de la fenêtre par Ctrl-C / Ctrl-V.
Noter aussi que pour terminer et donc émettre un SMS on doit envoyer Ctrl-z.Or ce caractère special n’est pas autorisé par l’IDE Arduino, et donc ne parvient pas au SIM800.
Ici on le remplace par le caractère "&".
***********Echanges sur le moniteur IDE Arduino quand on execute le logiciel
*******SIM800_Test_avec_&_pour_Ctrl-z ***********************
Setup Complete !......... // Première ligne reçue
at............... //entré au clavier, juste pour vérifier, on doit obtenir "OK"
OK
at+cops ?......... //entré au clavier, pour voir quel opérateur est connecté
+COPS : 0,0,"Orange F"..... //Carte SIM FREE mais l’opérateur dans ce cas est Orange
OK
***************************Emission d’un SMS*************************
at+cmgf=1....... //entré au clavier.Mode texte pour les SMS
OK
at+cmgs="+33611189xxx" ...... //entré au clavier.On donne le numéro du destinataire
> mon texte ..... //entré au clavier
> fin de mon texte..... //entré au clavier
> .....
> ........ //entré au clavier le caractère & pour Ctrl-z n’est pas imprimé.Il déclenche l’émission du SMS
+CMGS : 17 ....... //Reçu du SIM800, signifie :SMS expédié, c’est le 17 ème avec cette carte SIM
OK
****************************Reception d’un SMS*****************
**********Depuis un telephone GSM, on émet vers la carte SIM, ce SMS : "Mon sms de test" .***************
+CMTI : "SM",4 ....... //Apparaît sur l’écran quand un nouveau SMS est arrivé, ici en position 4
at+cmgr=4 ...... //entré au clavier pour lire la position 4
+CMGR :"REC UNREAD","+33611189xxx","","17/06/29,16:53:28+08"
Mon sms de test ... //Noter "REC UNREAD", le N° de l’émetteur, la date an/mois/jour, heure et fuseau 08 ?
OK
at+cmgr=4...... //entré au clavier de nouveau pour lire la position 4
+CMGR : "REC READ","+33611189xxx","","17/06/29,16:53:28+08"
Mon sms de test ...... //Noter "REC READ"
OK
at+cmgd=4..... //entré au clavier , effacement du SMS en position 4
OK
at+cmgr=4...... //entré au clavier
at+cmgr=4...... //réponse : rien à lire, la position 4 est vide
OK
On émet le SMS "led On"depuis n’importe quel telephone.
Le Nano qui scrute en permanence la liaison série détecte l’arrivée d’un SMS.
Tout SMS contient le numéro de l’émetteur, le message, la date et l’heure d’emission.
Le message "led On" commande l’allumage de la Led standard présente dans tout Nano (ou Uno).
Le Nano émet ensuite un SMS d’accusé de reception "Ordre reçu : Allumer LED !" vers le numéro appelant.
Si le SMS reçu diffère de "led on" ou "led off", le Nano émet le SMS "Ordre non compris".
La fonction LireSMS() peut bien sur être modifiée en fonction des actions à exécuter par le Nano.
http://f6kfa.fr/projet-de-telecomma...
https://www.elecrow.com/download/SI...
En voici une selection parfaitement arbitraire :
ATI
SIM800 R14.18.....................//Reference du module
AT+CNUM
+CNUM : "Messagerie","+33769644xxx",145,0,4...... //Numéro de telephone de la carte SIM
AT+CSQ
+CSQ : 7,0...................//Niveau du signal reçu et taux d’erreurs
AT+CREG ?
+CREG : 0,5......................// 0 pour réseau GSM , 5 réseau OK, sinon 0
AT+COPS= ?...................Peut prendre 30 s d’attente, liste des opérateurs accessibles
+COPS : (2,"Orange F","Orange","20801"),(3,"SFR","SFR","20810"),(3,"BOUYGUES TELECOM","BYTEL","20820"),,(0-4),(0-2)
AT+GSN.....................//Fournit le code IMEI
864369037836222
AT+CPIN ?
+CPIN : READY........................//Pas de code PIN
AT+CBC................//Etat de la batterie
+CBC : 0,71,3972........//0 pas en charge, 71% chargée, Tension actuelle 3.972 V
at+cmgl="ALL"........//Lire tous les SMS sur la carte SIM
+CMGL : 1,"REC READ","+33611189328","","17/06/29,16:53:28+08"
Matéo
+CMGL : 2,"REC READ","+33611189328","","17/06/29,19:17:46+08"
Hjk
AT+CMGDA= ?.................//Toutes les options pour effacer les SMS
+CMGDA : ("DEL READ","DEL UNREAD","DEL SENT","DEL UNSENT","DEL INBOX","DEL ALL")
at+cmgda="DEL ALL"..........//Effacer TOUS les SMS
OK
at+cmgr=1
OK...........................//Le SMS a bien été effacé
Bonjour, J’ai le module sim800l EVB acheté sur Amazon https://www.amazon.fr/Sim800l-Module-Micro-Quadri-bande-Arduino/dp/B01FK3OPQ6 j’arrive à envoyer des commande AT mais le module ne se connecte à aucun réseau ! AT
OK
Call Ready
SMS Ready
ATI
SIM800 R14.18
OK
AT+CREG ?
+CREG : 0,2
OK
AT+COPS ?
+COPS : 0
OK
J’ai utilisé deux carte sim free et bouyg, je l’ai aussi alimenté en 5v d’une alimentation labo, une alimentation 5v 3A d’un chargeur et le 5v de l’arduino uno et toujours la même chose. Pourtant les deux carte sim en question fonctionne parfaitement sur mon téléphone !
Des proposition SVP ?
Bonjour Ismail
Alimentes le module avec une batterie de téléphone et on en reparle...
Je sais que c’est dur à croire mais (comme précisé) les alims de labo ne vont pas bien
Merci pour ce partage !!!!
Je dispose d’une carte arduino et le module SIM800L et le programme permettant de controler une led refuse de fonctionner. A savoir, j’ai sur le moniteur des point d’interrogation inversé !! et bien évidement le programme affiche ’En attente de OK duree 1000 ms’.
Je ne parviens pas à comprendre ?
Pour autant, le module précédent parvient bien à envoyer un SMS.
Je pense qu’il y a un problème d’affichage à la lecture de la carte SIM800, si je fais des AT je n’obtiens pas le ’Ok’
J’ai effectué des tests avec une seconde carte SIM800L. Pour mémoire ma carte SIM800L est alimentée par une alim de labo avec 4.10 v et 2.5A.
J’utilise le porte 10 (TX) et 11 (RX) de la carte arduino vers la carte SIM800L, je suis sous Windows 10 64 bits avec l’EDI 1.8.5
Merci pour votre aide et continuez à partager.
Bonjour X ?
tu dis :
" Pour mémoire ma carte SIM800L est alimentée par une alim de labo avec 4.10 v et 2.5A."
donc la première chose à suspecter est cette alimentation, comme cela m’est arrivé avec une alim 50V-5A.
Utilise des piles ou batterie pour alimenter le module et on en reparle...
Cordialement
Bonjour davlefou
je pense que les appels de courant de la puce sont assez peu prévisibles.
Un condensateur est de toutes façons une bonne precaution.
Si tu fais le test de la distance à l’antenne, merci d’avance de nous passer tes résultats.
Cordialement
Bonjour captulipe
si j’ai bien compris la petite pierre que j’ai apporté était dans ta chaussure...
Chacun ses galères : toi c’était Ctrl-Z, moi c’était l’alimentation indépendante...
Merci pour ton commentaire en tous cas.
