Tirants de chasse, renfort de crémaillère, axe de triangle inférieur

vendredi 15 mai 2015.

***Pour revenir à la page d’accueil** ICI

Article sur les tirants de chasse

Tirants de chasse - 161 ko

Tirants de chasse

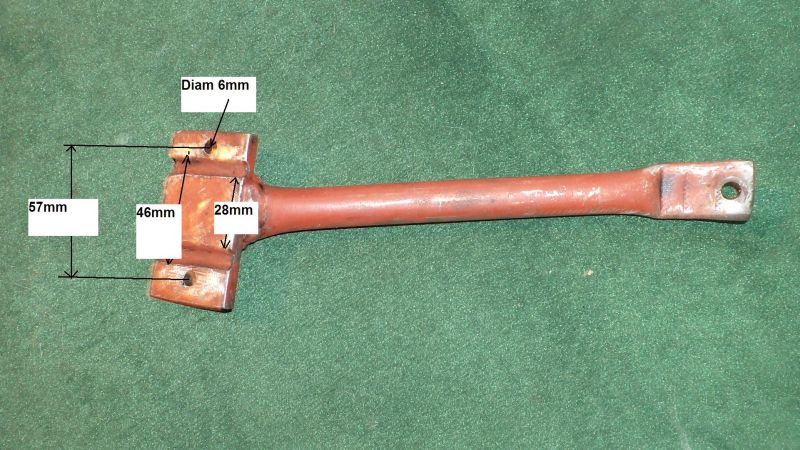

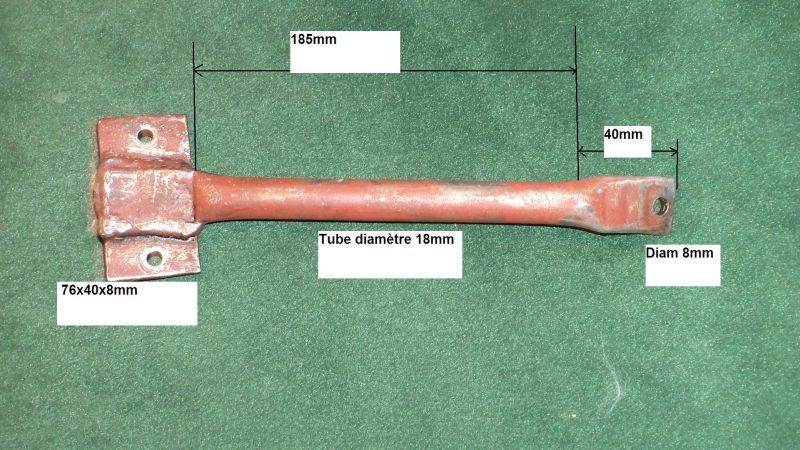

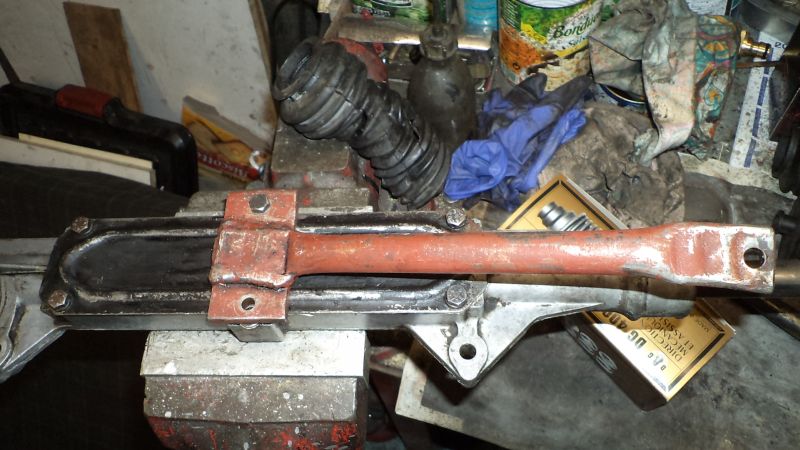

Renfort de support de crémaillère

Quand on examine de près la solidité de la tôle sur laquelle sont boulonnés les deux pattes, supports du boitier de crémaillère, on reste songeur...

A mon avis, l’adjonction de ce support complémentaire est loin d’être un luxe !

On doit le construire en le positionnant sur la traverse. Le trou de 8mm à percer dans le haut de la traverse implique quasiment de travailler sur le châssis retiré de la caisse, ou alors de percer un orifice d’accès dans le polyester au bon niveau !

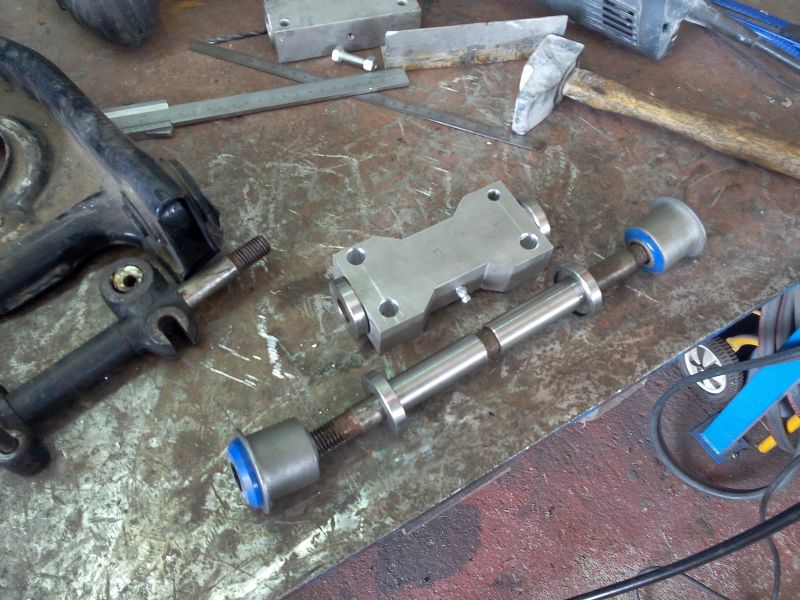

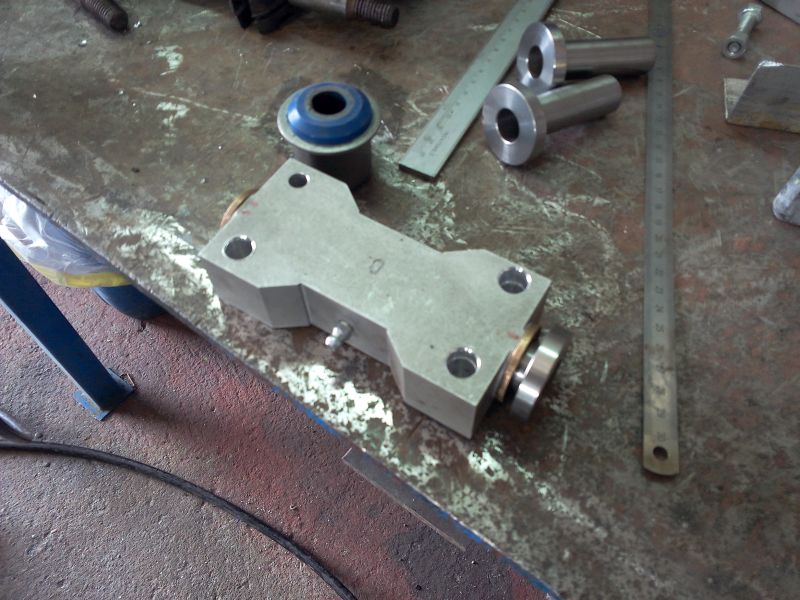

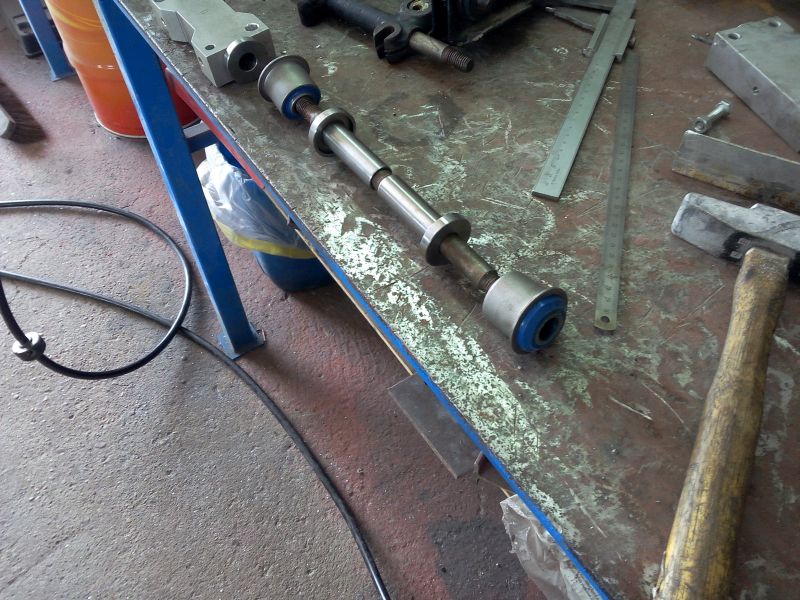

Axe de triangle inférieur amélioré

Ce montage original est proposé par RB, pour pouvoir

— régler le carrossage

— améliorer le réglage de la chasse

— rigidifier le guidage du triangle inférieur.

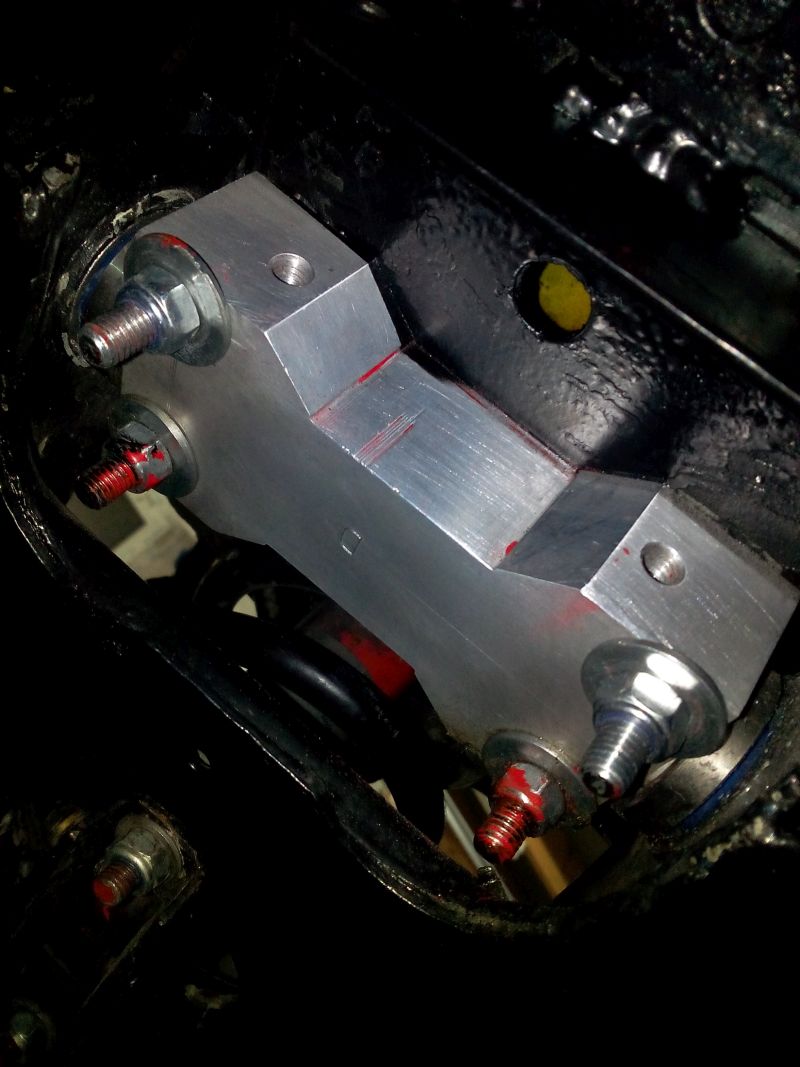

"Silent-blocs polyuréthane Pour les réglages de chasse et carrossage,les blocs en alu coulissent sur la traverse . Cette dernière a les trous de fixation d’origine ovalisés de 4 mm . Les blocs alu sont percés a 10mm et fixés par des cavaliers vis de 8.5. Tous cela pour les valeurs suivantes : carrossage 1.30°,chasse 7.30°(Droite et gauche au° prés.....),para Ar pince 0.20mm,Av pince 1mm, Variation de hauteur de crémaillère inférieur a 0.15’""

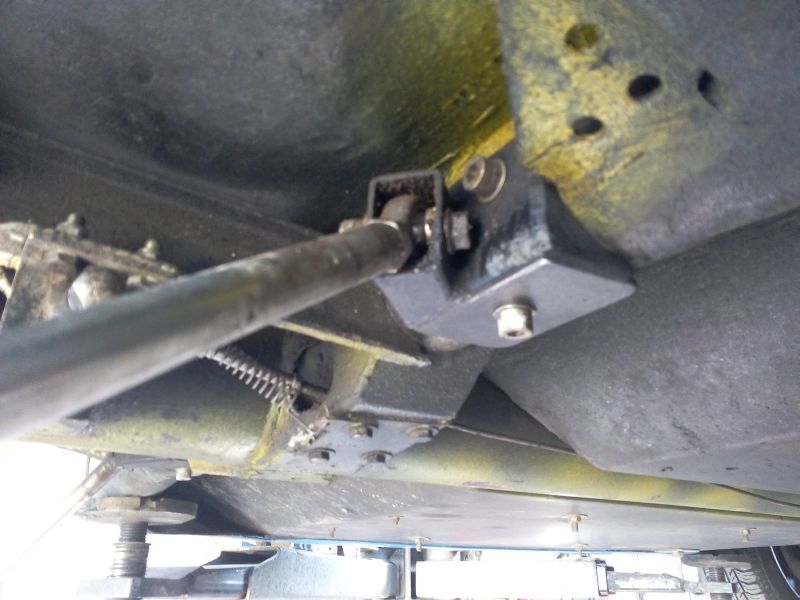

Noter le montage des tirants boulonnés et non soudés sur le châssis.
