StroboDroid, compte-tour + stroboscope sur Smartphone

mercredi 29 novembre 2017.

***Pour revenir à la page d’accueil** ICI

*******************

Compte-tours sensible pour les réglages de carburation et stroboscope.

L’originalité de ce montage est d’utiliser un smartphone (ou tablette) sous Android, ce qui simplifie considerablement la partie materielle : suppression de l’afficheur LCD et des differents bouton poussoirs.

Les quelques composants à souder (coût total inférieur à 15€)ne nécessitent pas de circuit imprimé, une simple plaque à trous.

Le circuit se branche aux bornes de la bobine, comme un compte-tours classique : +12V, masse et sortie bobine.

La capture des étincelle se fait donc au primaire de la bobine par connexion directe.

Cette technique à l’avantage de supprimer la pince inductive, coûteuse, souvent difficile à approvisionner et parfois capricieuse.

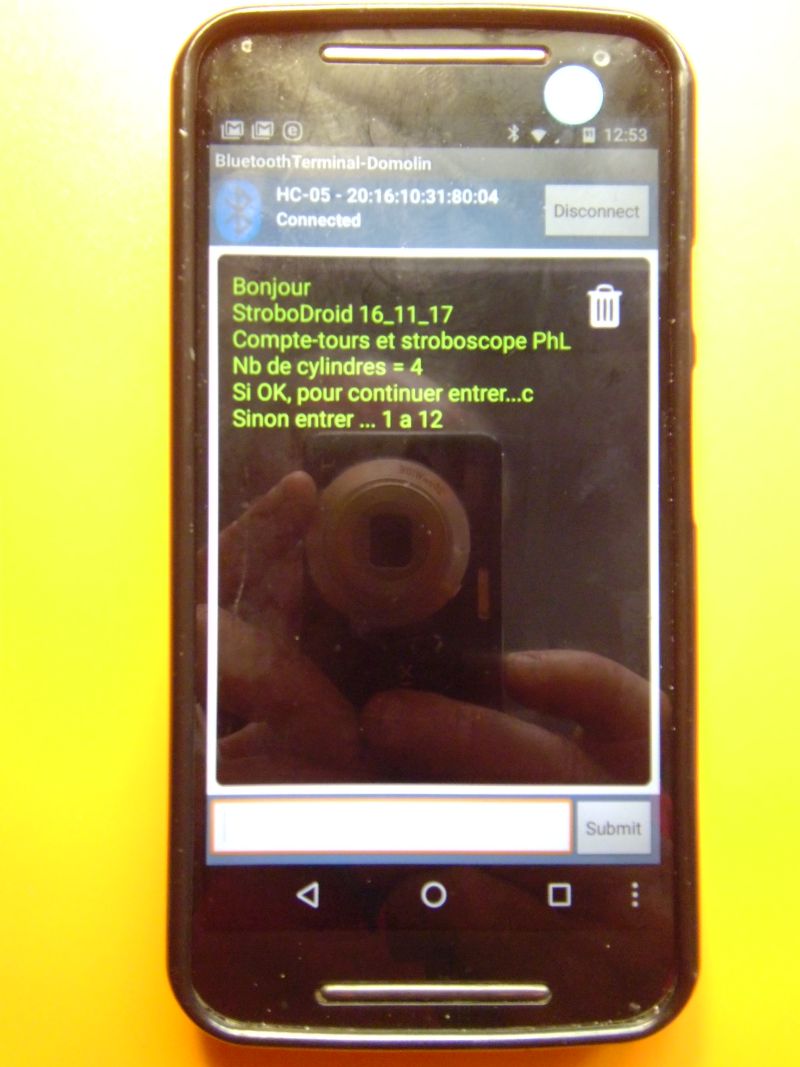

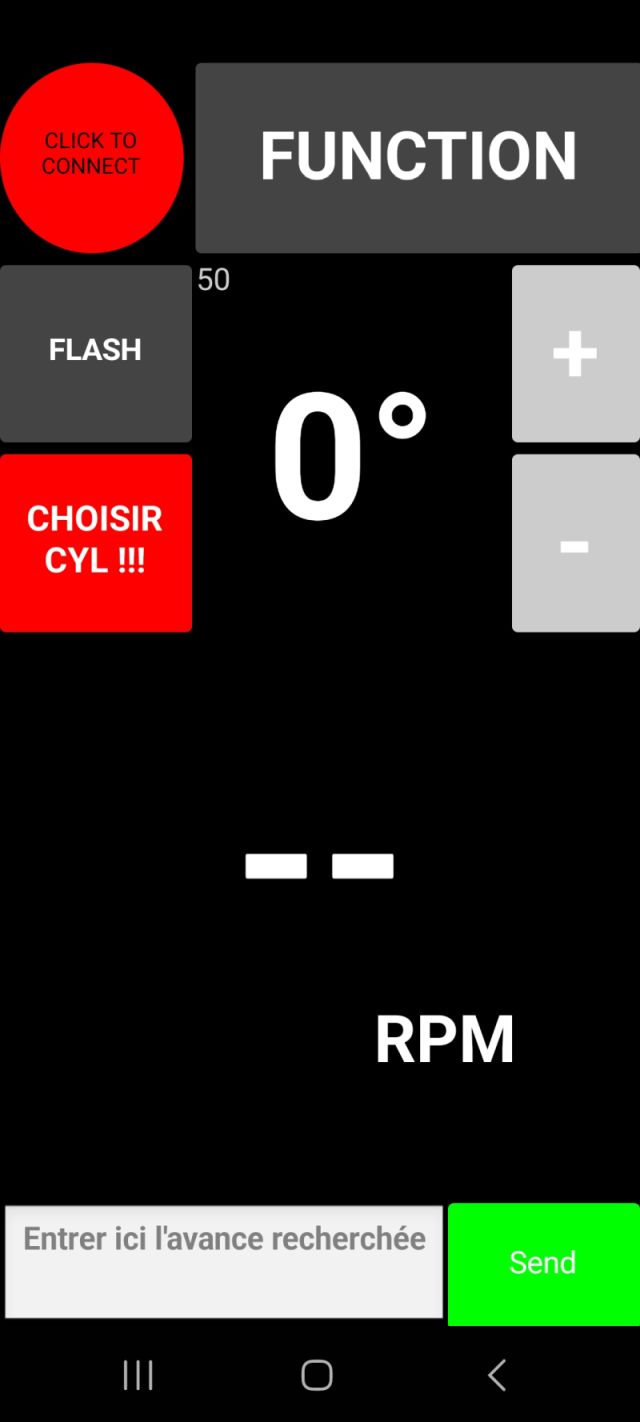

Par contre l’affichage en t/mn nécessite la donnée du nombre de cylindres, ce qui est fait en debut de connexion, au moyen du clavier du smartphone : on entre un nombre de 1 à 12.

Le mode compte-tours est lancé, on affiche le nombre de tours/mn, arrondi à la dizaine pour une lecture plus stable.

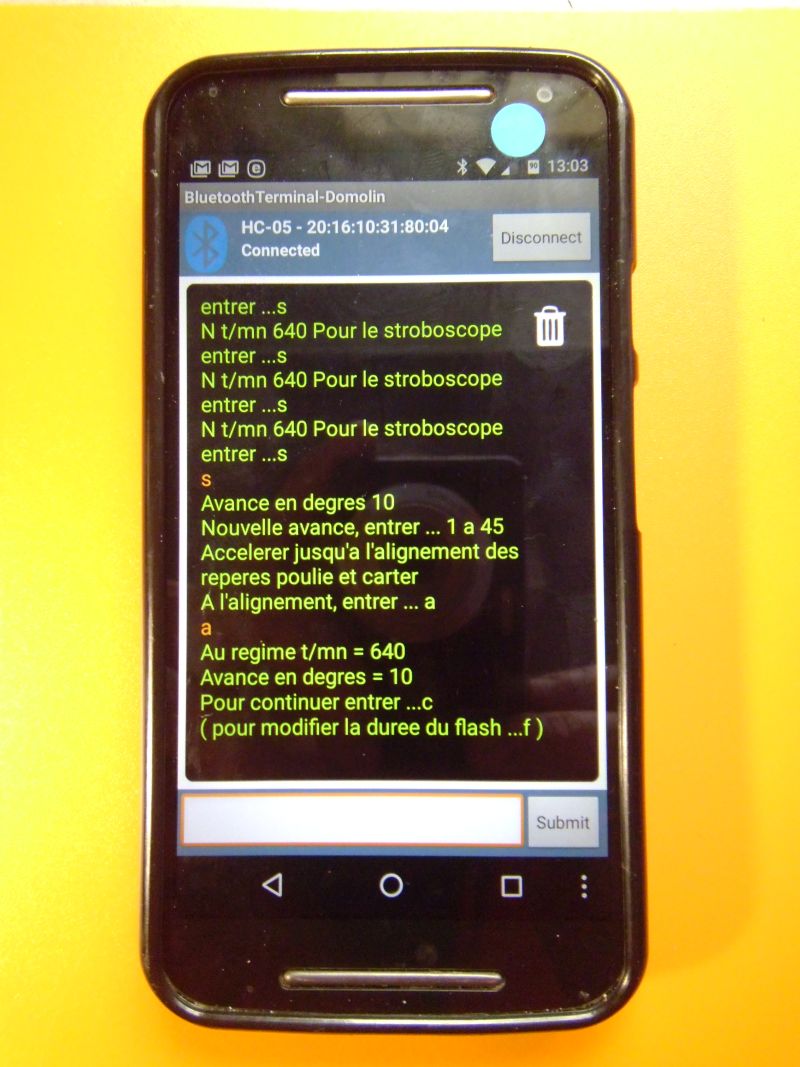

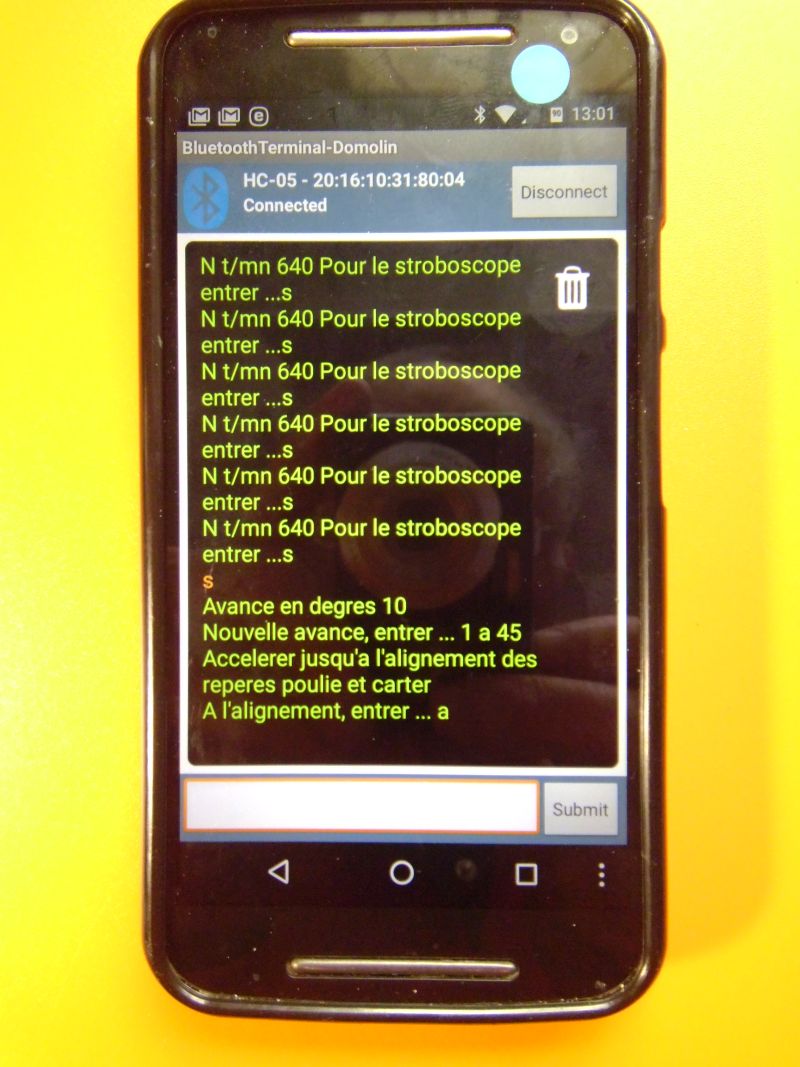

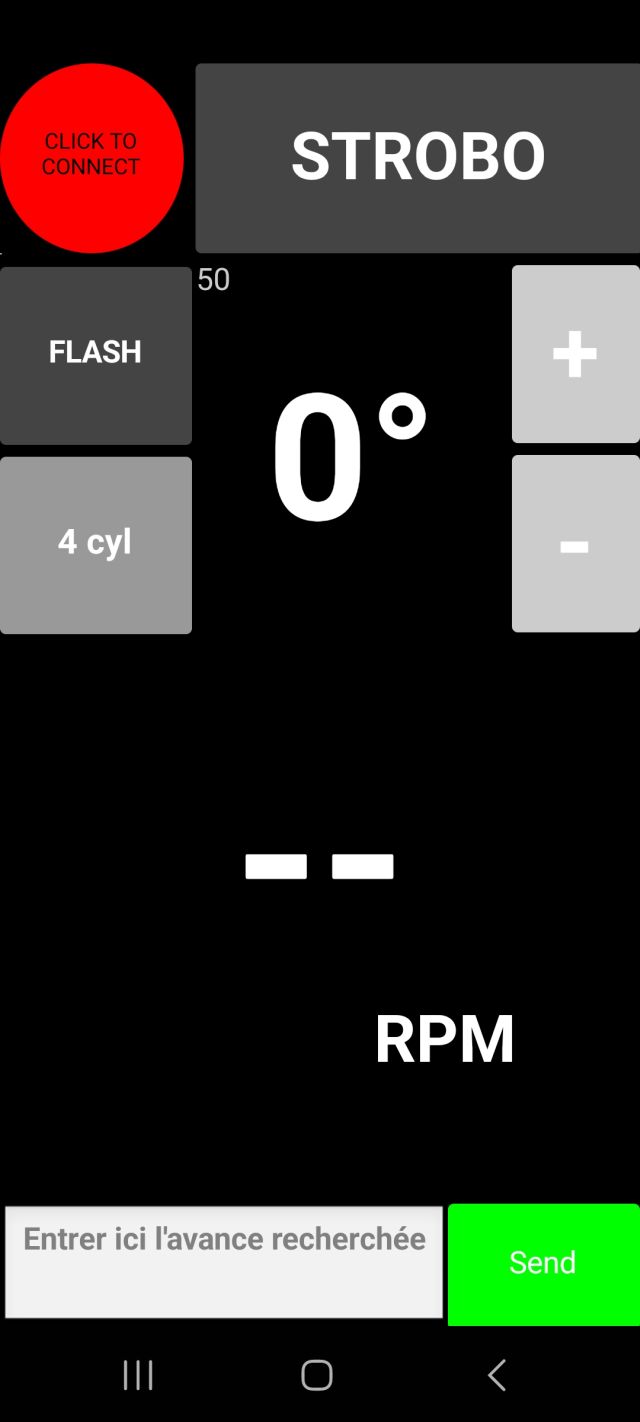

Pour passer en mode strobo, taper s, comme indiqué sur l’écran

Ici l’avance proposée est 10°.

On peut la modifier en entrant 1 à 45.

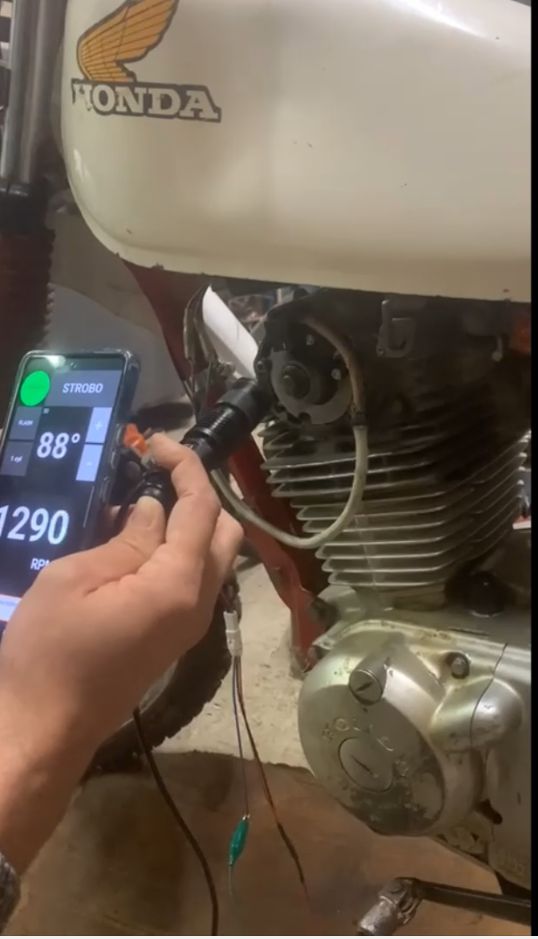

Ensuite on accélère le moteur en surveillant le repère de la poulie ( éclairé par le flash ) qui se rapproche du repère fixe sur le carter.

Quand les 2 repères sont alignés, on entre "a" ce qui gèles la valeur du régime et l’écran affiche la paire

-  Au regime N t/mn = 640
-  Avance en degrés = 10

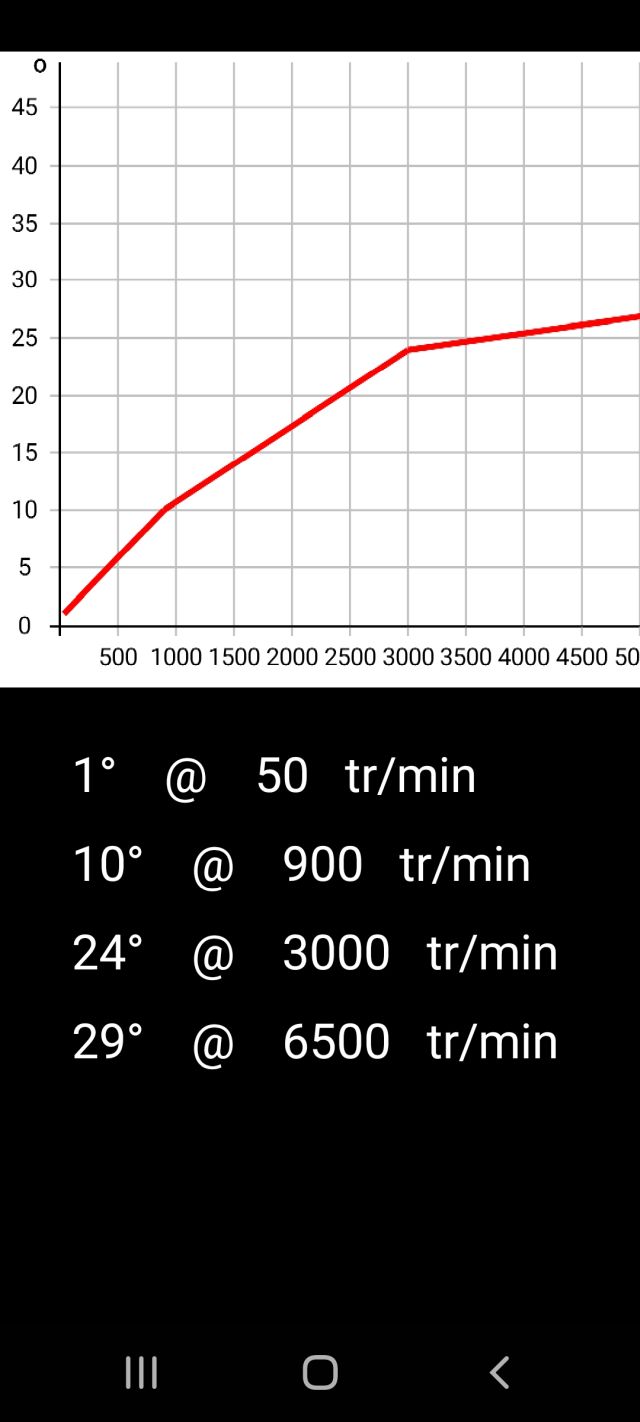

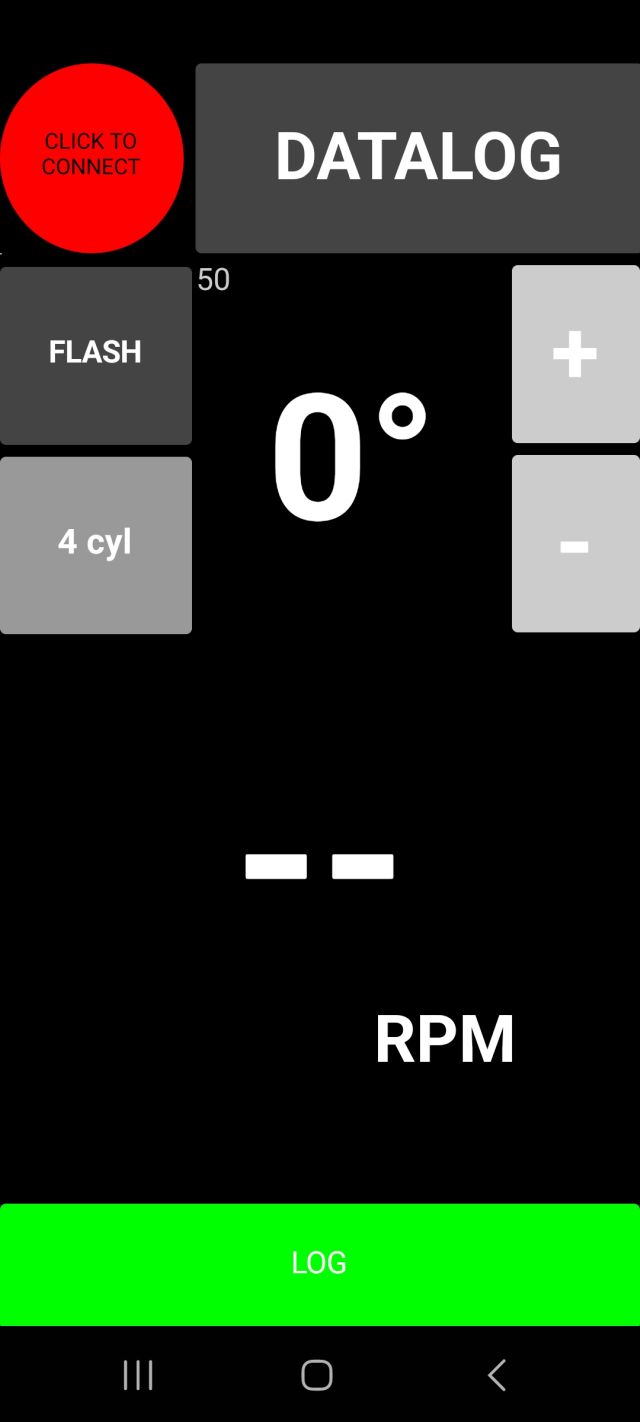

On note ces 2 premieres valeurs puis on modifie l’avance et on continue à saisir des paires ( N,Avance ) pour relever la courbe d’avance.

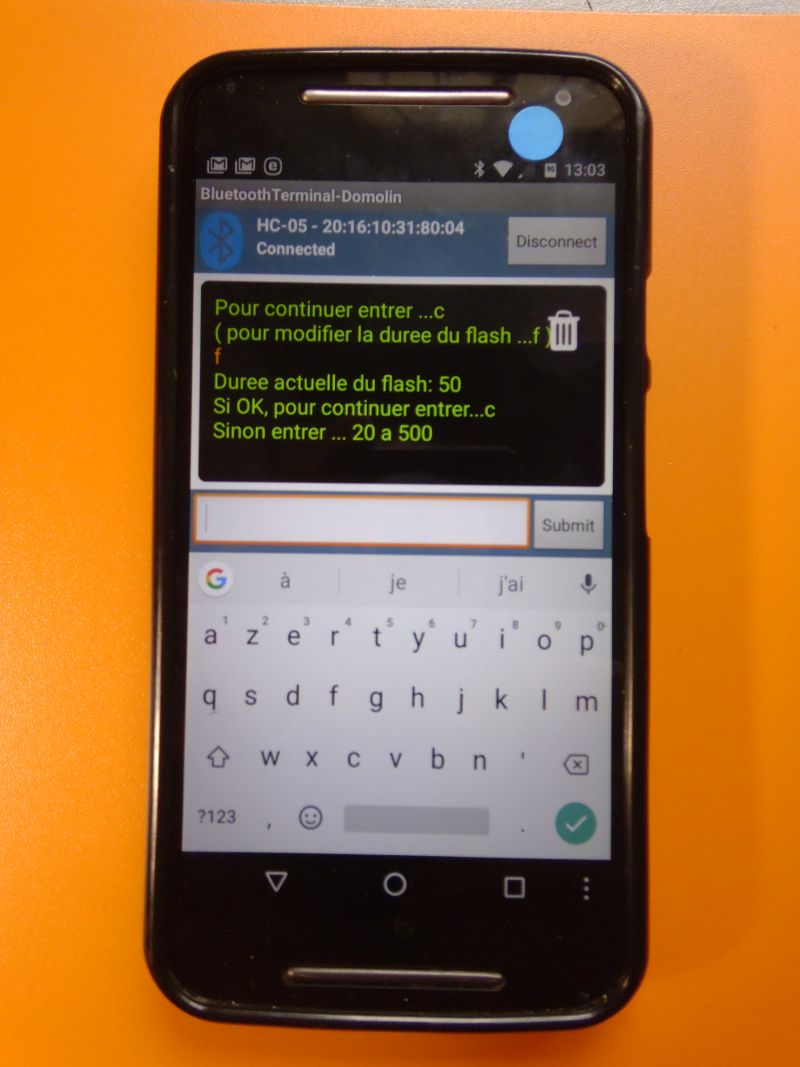

Pour modifier la durée du flash, c’est à dire sa luminosité, on entre "f" et entre 20 et 500.

Ce sont des microsecondes, la valeur de base étant 50.

Noter le compromis entre largeur du spot, donc precision de lecture, et luminosité.

Utilisation

Installer une appli de type Terminal.Recommandé :"Bluetooth Terminal HC05" qui couvre aussi le HC06.

BlueTerm+ , Bluetooth Terminal-Domolin fonctionnent aussi correctement.

Bluetooth Terminal-Domolin a été utilisée pour les photos ci dessus.

Lancer le Bluetooth sur le smartphone qui la première fois demandera un mot de passe : entrer 1234, universel pour ces modules.

Ensuite, à chaque utilisation il suffira de :

-  Connecter le +12, la masse et et la sortie bobine
-  Mettre le contact
-  Autoriser le Bluetooth sur le smartphone
-  Lancer l’appli pour se connecter au module

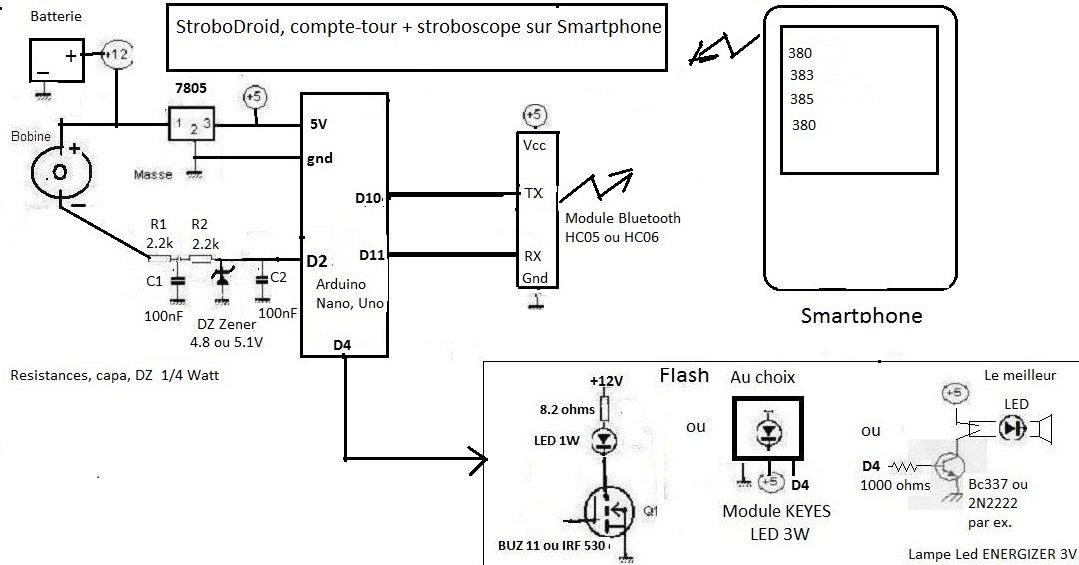

Schema

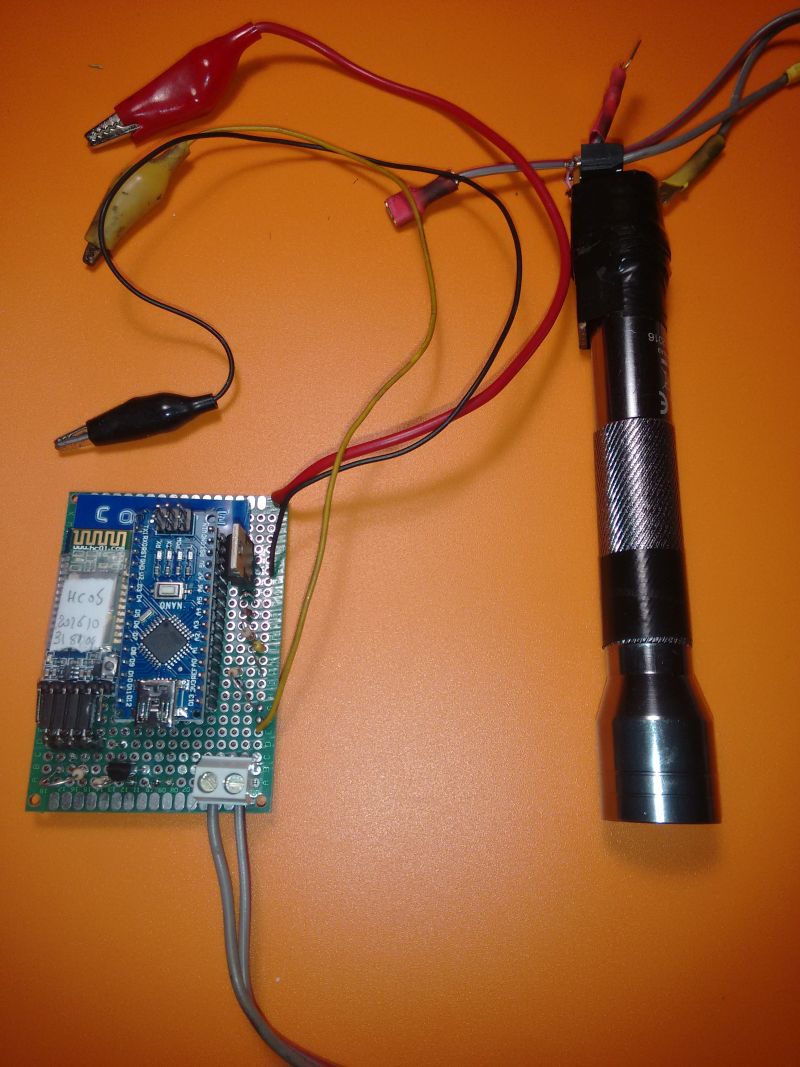

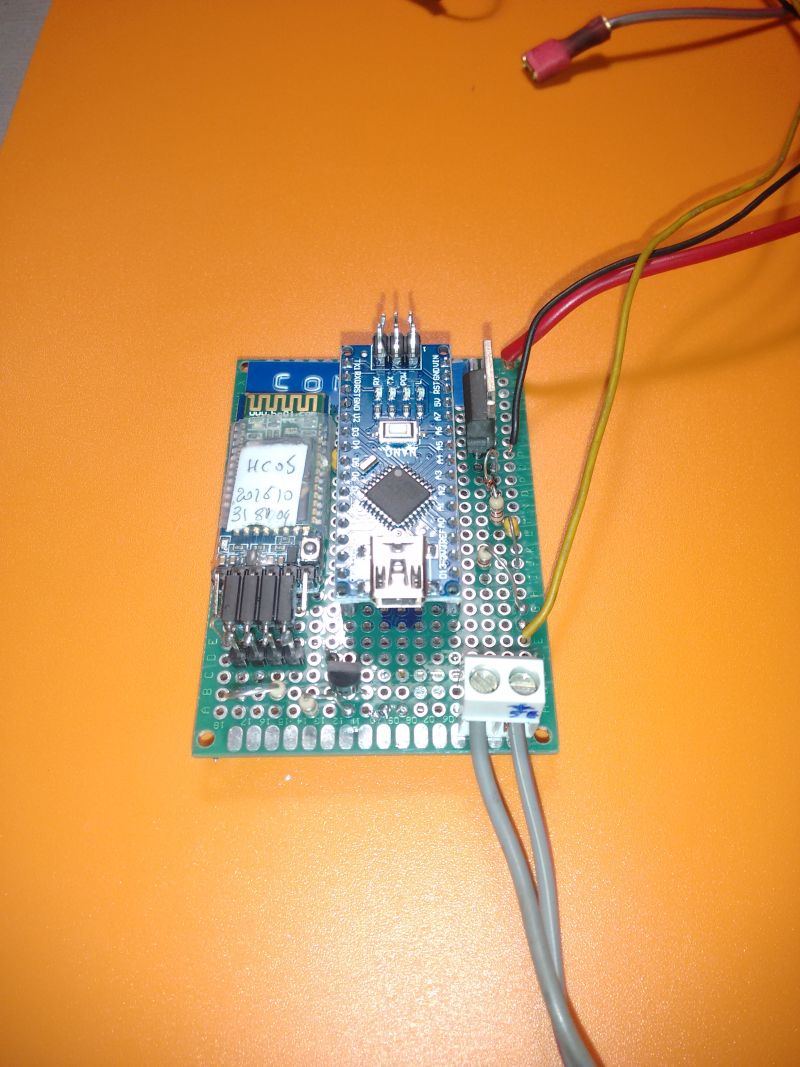

Construction


Logiciel

Logiciel - 9.3 ko

Logiciel
StroboDroid 16_11_17

Annexe : couplage à une lampe strobo au Xenon

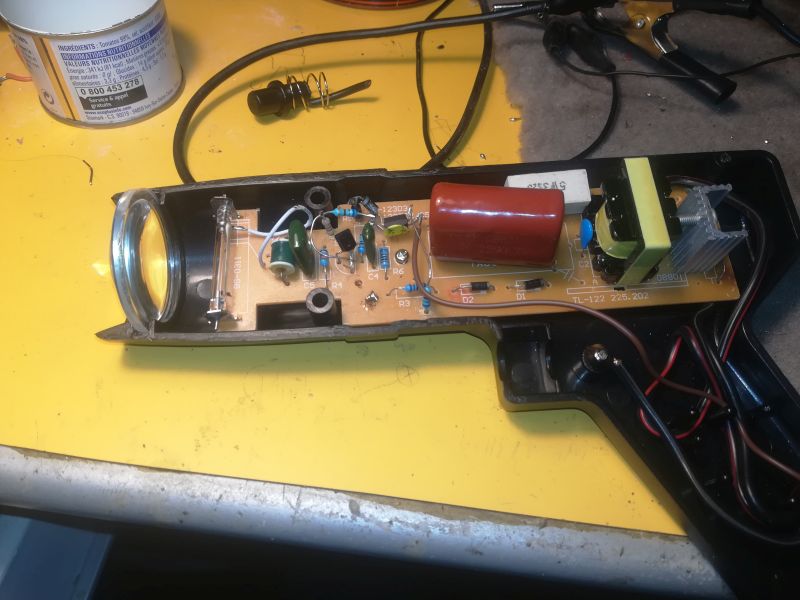

Au lieu de Leds, utilisons un pistolet strobo standard à lampe au xenon.

Ce pistolet (25 € sur E-bay , présenté comme " à déphasage" ne l’est absolument pas, on peut parler de gentille arnaque).

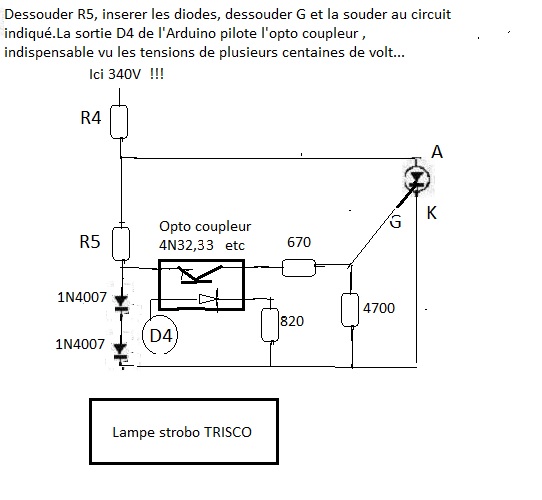

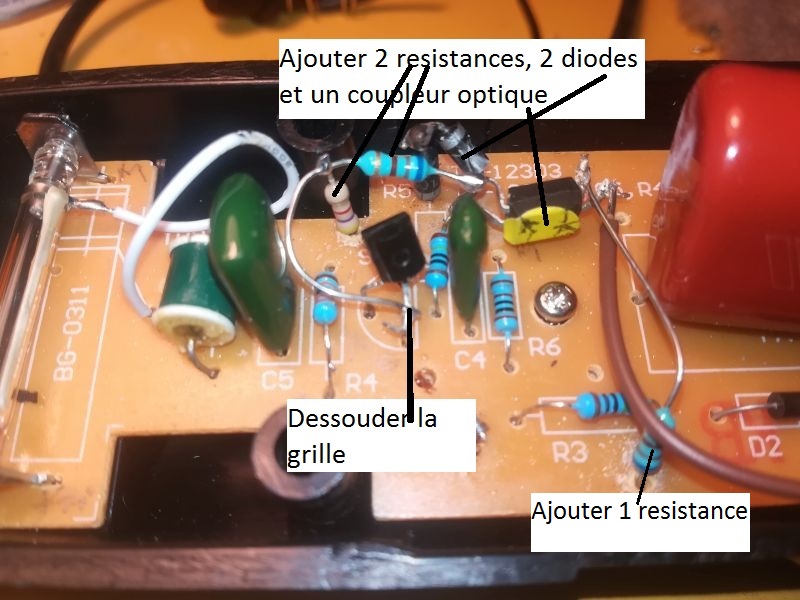

On remplace la pince inductive et le circuit de gâchette (ou grille) du thyristor par le petit montage ci dessous :

La puissance d’un tel flash et sans commune mesure avec les leds.

Noter qu’un flash au xenon, alimentés sur le +bobine peut perturber un allumage électronique : il est preferable de le brancher sur une batterie séparée ou alors essayer sur le + alternateur, la source de parasite sera plus éloignée.
