Ces modules coûtent 12 € pour 3 paires sur Amazon ,

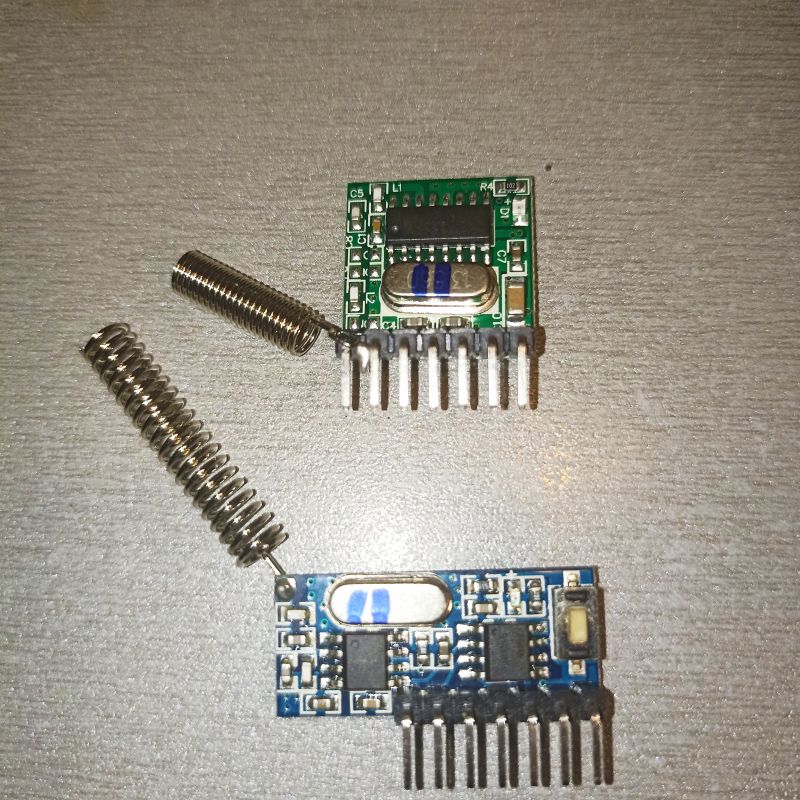

--Emetteur TX118SA-4 Cet émetteur comporte outre celles
d'alimentation, 4 broches numérotées 1-4 alimenté sous
3V à 24V
--Récepteur RX 480-E4 433.92MHz -
4 canaux 5 broches outre celles
d'alimentation, numérotées D0-D3 et VT, alimenté
sous 3.3 à 5V
On trouve sur le recepteur un bouton poussoir (BP) et sa led + une autre led pour VT qui s'allume à chaque réception.
La correspondance entre les canaux est fixe, non
modifiable.

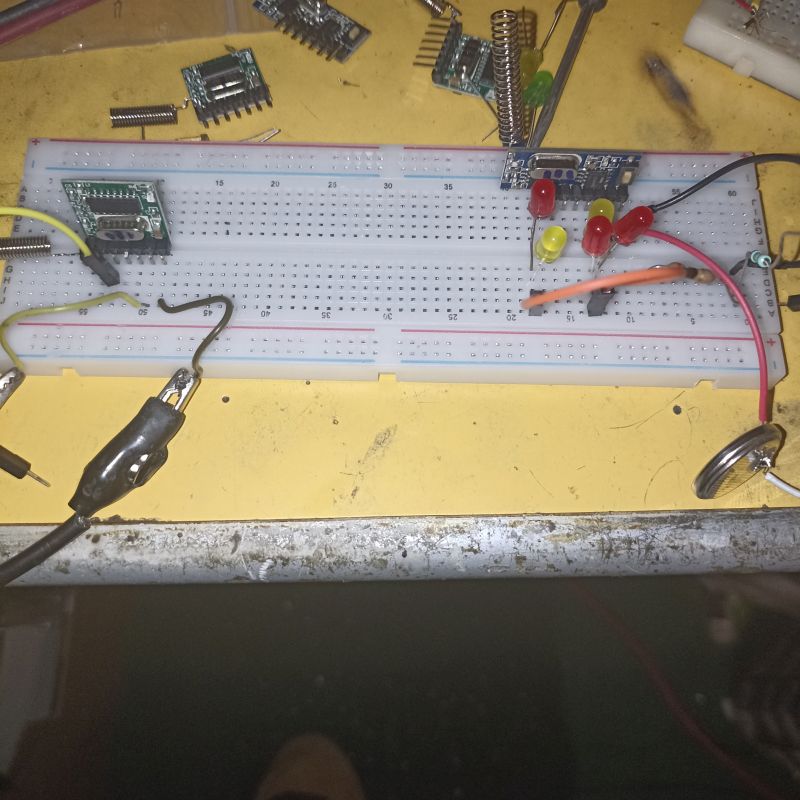

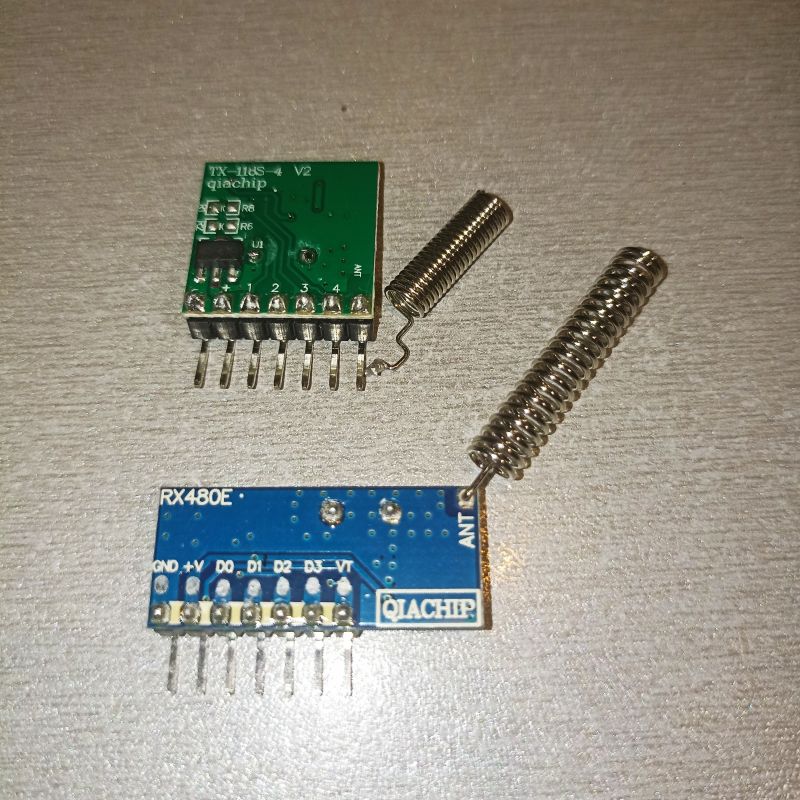

Les broches 1, 2, 3 4 de
l'émetteur correspondent, tenez-vous bien à
------------------D2, D3, D1,D0 sur le récepteur! Oui j'ai bien vérifié cela sur les 3 paires...! Probablement une conception Britannique?
La broche VT et sa led s'activent à chaque réception quelque soit le canal
reçu.
Il est indispensable d'apparier un RX et un TX en fixant
l'un des 3 modes de fonctionnement ci-dessous:
Pour cela on commence par une remise à
zéro : on presse 8 fois le BP, la led s'allume et s'eteint à chaque pression.
Pour l'appairage on appuie 1, 2 ou 3 fois sur
le BP suivant le mode souhaité.
1 Mode impulsion: cas le plus courant,
le récepteur suit l'émission: TX ON, RX ON, puis TX OFF, RX OFF
BP poussé une fois :
la led s'allume s'éteint puis se rallume
en attente de l'envoi de l'émetteur.
L'émission se fait par mise à la masse
d'une broche quelconque de l'émetteur.
Après cette première réception, la
led clignote 3 fois pour confirmer l'appairage puis s'éteint.
L'appairage est terminé.
2 Mode Toggle: après réception le canal reste ON, une seconde
réception sur ce même canal le ramène à OFF
BP poussé deux fois puis idem 1
3 Mode Interlock: après réception le canal reste ON. Pour le ramener à
OFF il faut une réception sur un autre canal.
qui à son tour reste ON.
BP poussé 3 fois puis idem 1
On notera q'un récepteur peut s'appairer à plusieurs émetteurs.
Cela fonctionne avec au moins 3 émetteurs et peut être plus.
