Un peu d'histoire ...

Le pont de Wien a été développé à l'origine par Max Wien en 1891. À cette époque, Wien n'avait pas les moyens de réaliser un circuit amplificateur et donc n'a pu construire un oscillateur. Le circuit moderne est dérivé de la thèse de maîtrise de William Hewlett en 1939. Hewlett, avec David Packard, cofonda Hewlett-Packard. Leur premier produit fut le HP 200A, un oscillateur basé sur le pont de Wien. Le 200A est un instrument classique connu pour la faible distorsion du signal de sortie.

( wikipedia )

Cet oscillateur a pour caractéristique de générer une onde sinusoïdale de grande pureté.

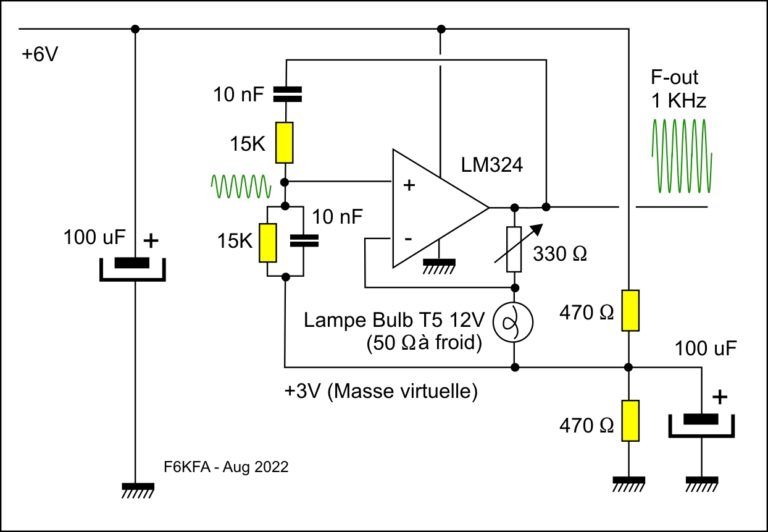

La description détaillée  provient du   Club Scientifique et Radioamateur de Rueil-Malmaison (F6KFA)   .

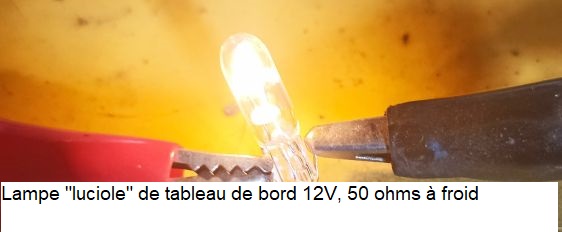

Un élément critique du schéma est cette mini lampe de tableau de bord, 12V, 50 ohms à froid, environ 1W.
