JCAP-RESduino BlueTooth

samedi 28 avril 2018.

***Pour revenir à la page d’accueil** ICI

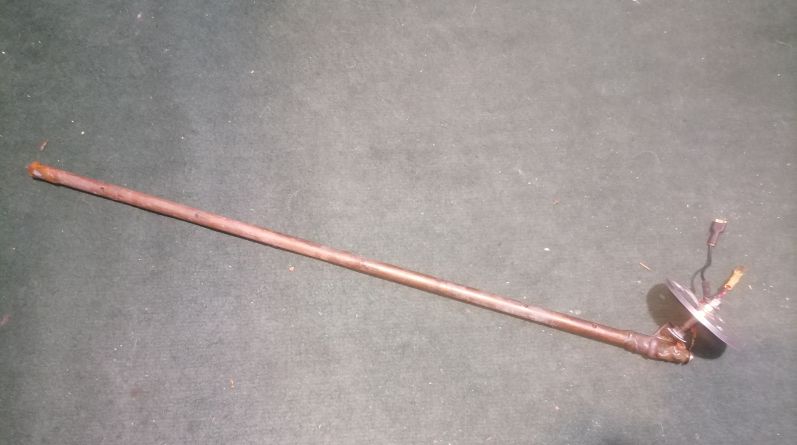

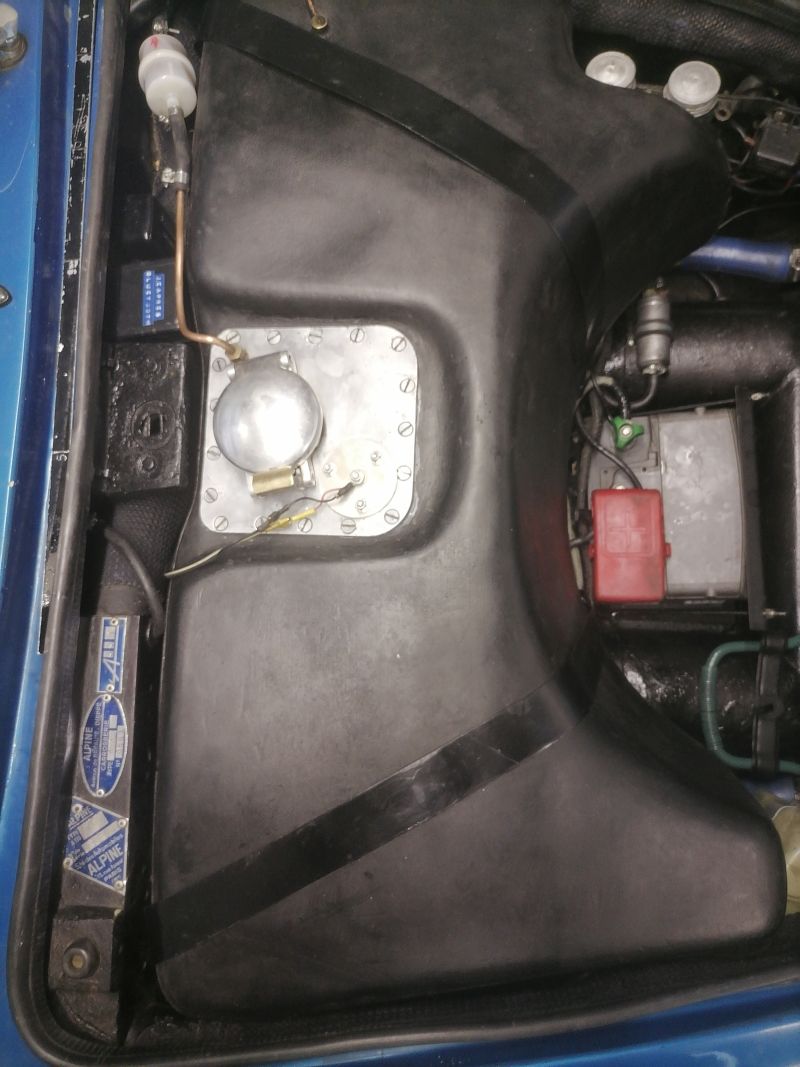

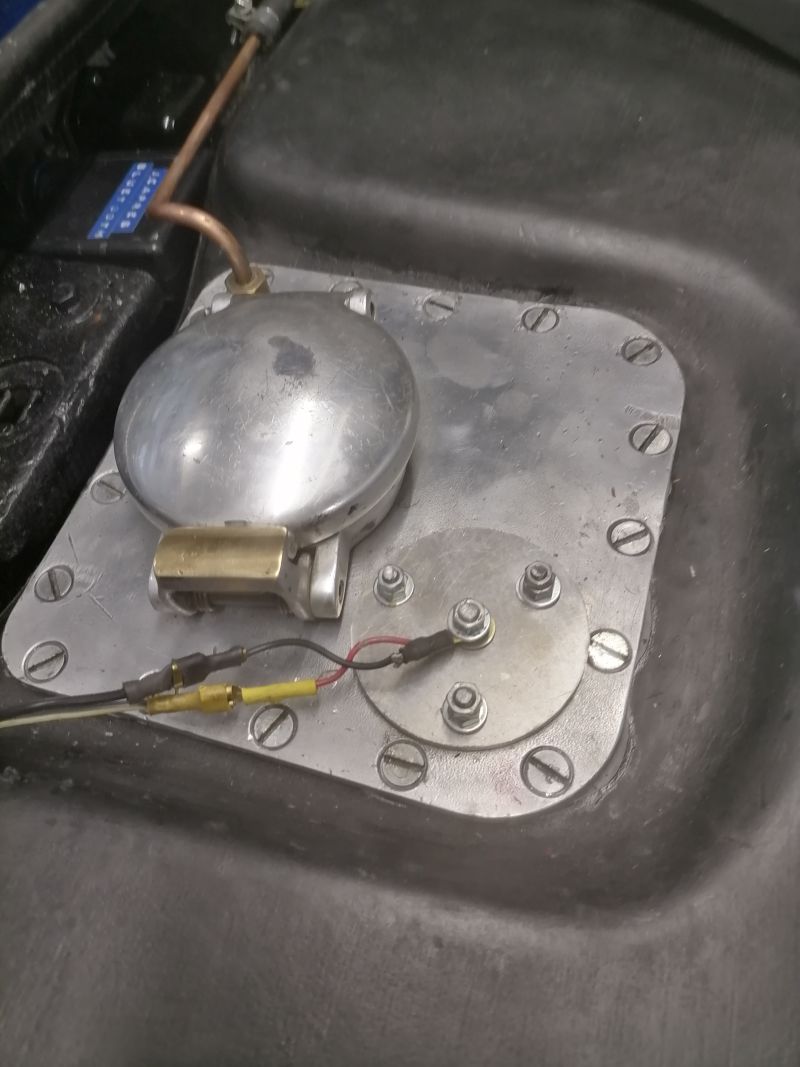

Cette jauge capacitive(ou résistive, au choix) utilise un module Bluetooth, couplé à un smartphone (ou tablette) sous Android, pour effectuer les deux étalonnages du capteur (niveau de carburant) et de l’afficheur( cadran ).

Comparé à la version originale de JCAP-Resduino qui utilise des Led et bouton-poussoirs :

-  d’une part le nombre de composants est réduit ( ce qui permet éventuellement de se passer de circuit imprimé )

-  d’autre part la procedure d’étalonnage est grandement simplifiée

Cette réalisation est un exemple d’application du module ACA :

ACA-duino Adaptateur -Capteur-Afficheur  sur ce site

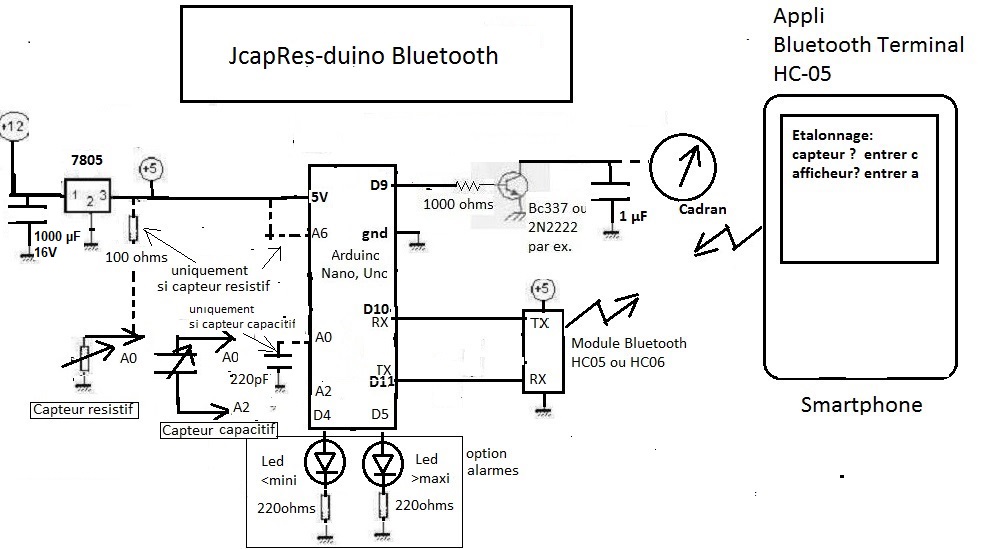

Schema théorique

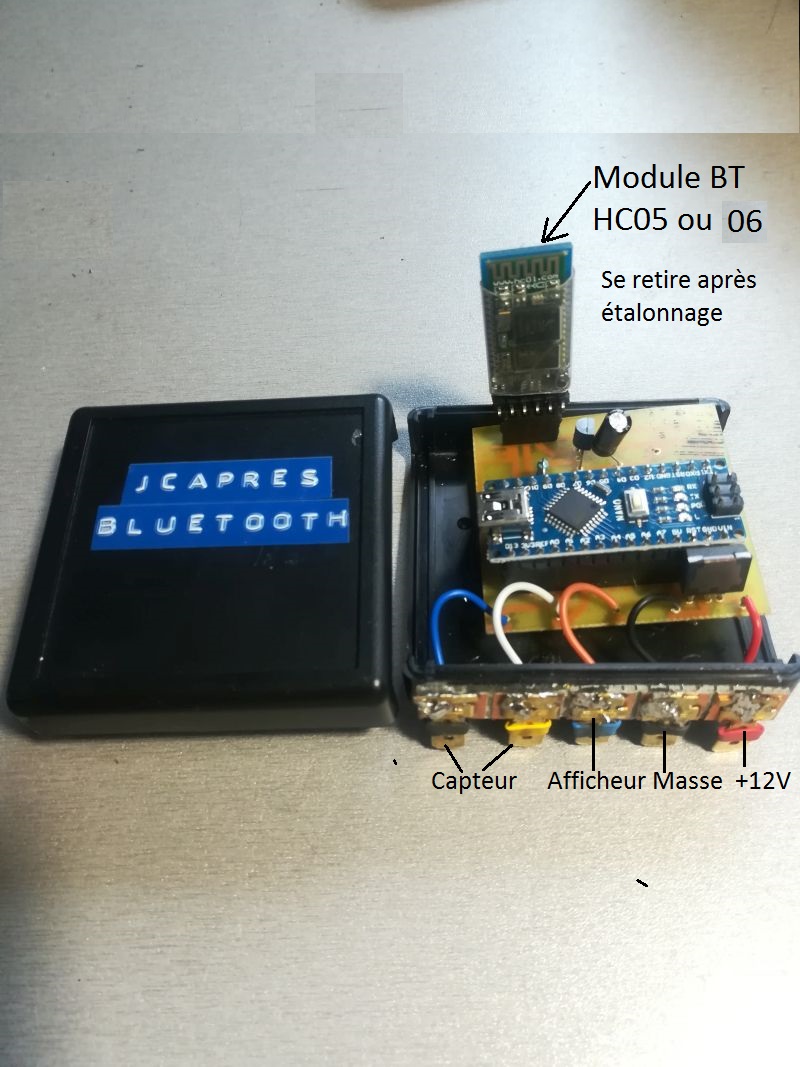

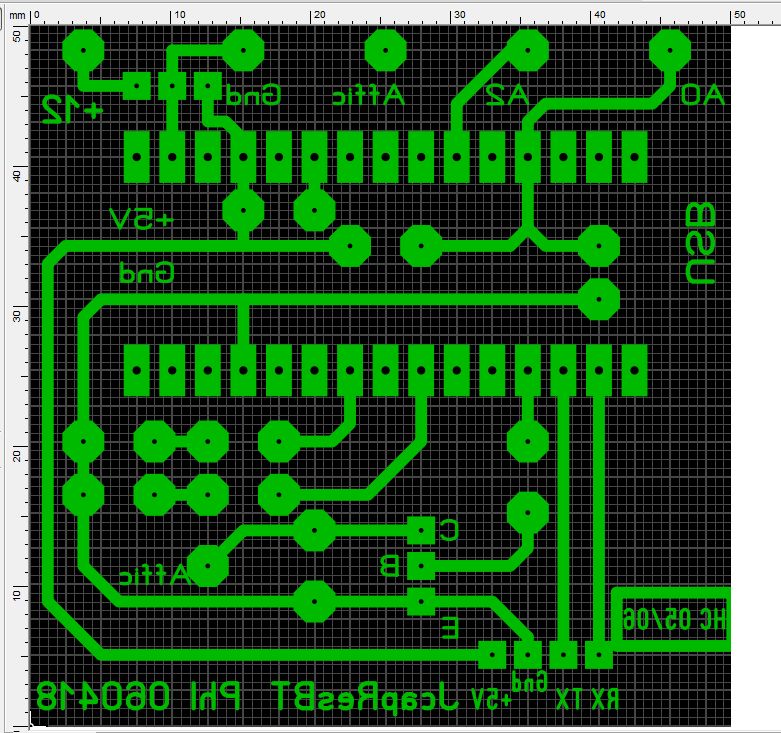

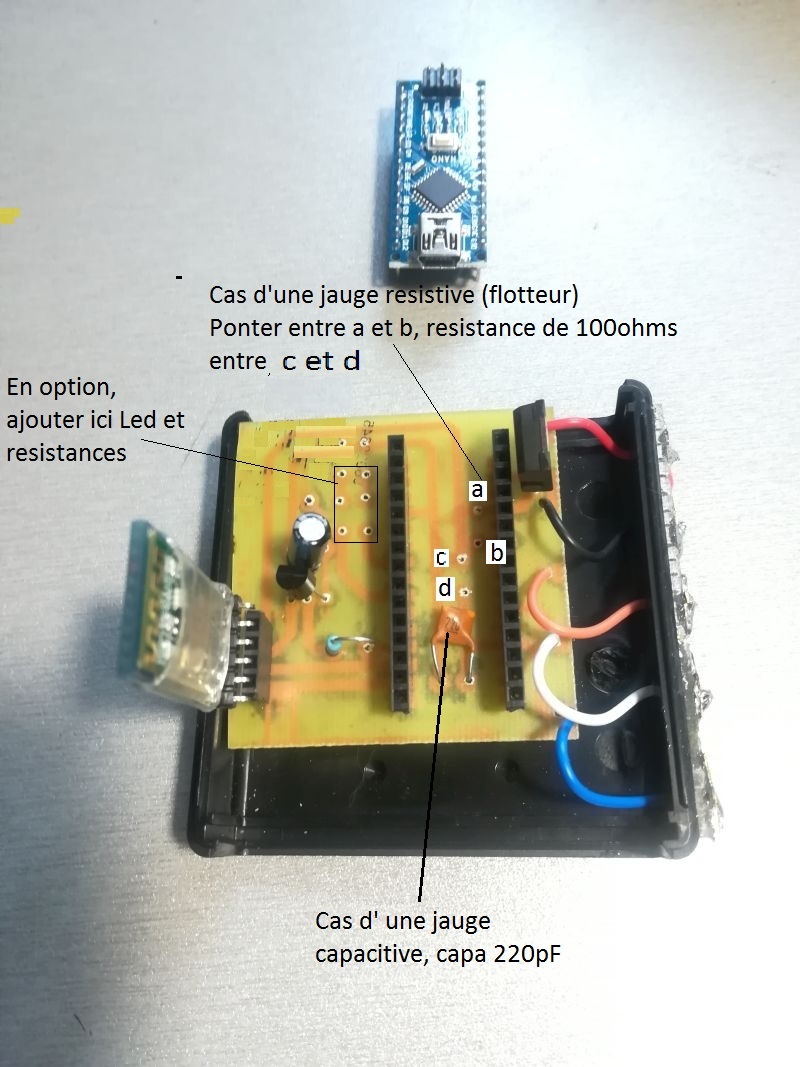

Circuit imprimé 50x50mm

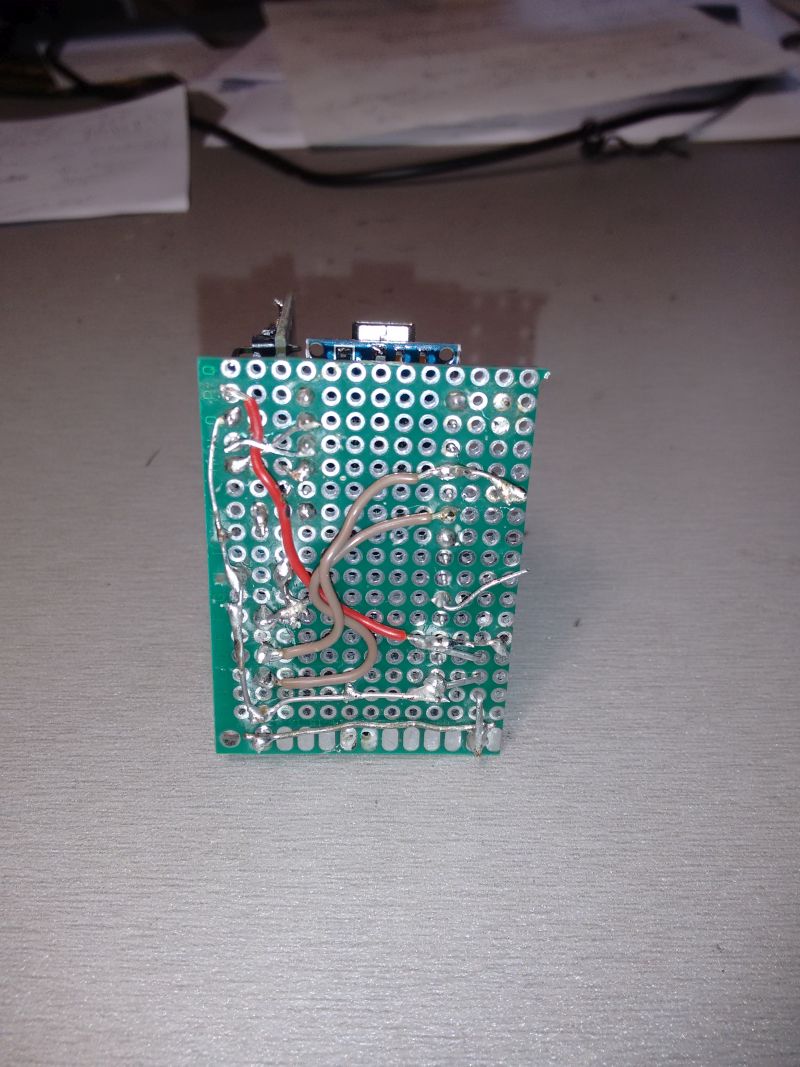

Sans circuit imprimé, une réalisation un peu plus "sauvage" mais qui fonctionne aussi bien !

Logiciel

JcapResDuino_Bluetooth_090418 - 18 ko

JcapResDuino_Bluetooth_090418
JcapResDuino_Bluetooth_090418
