Cigarette Electronique : comment ça marche
samedi 21 avril 2012.
***Pour revenir à la page d’accueil** ICI
La cigarette étudiée est de marque Cigaltern (www.cigaltern.com).
Il y a bien d’autres marques
Elle coûte un peu moins de 10€ dans un bureau de tabac,
donnée pour 400 bouffées, avec au choix de la nicotine ou des parfums
de café, vanille etc.
Il existe une version rechargeable, à batterie au
Lithium et embouts jetables pour environ 70€.
Comment ça marche
![](./Cigarette_files/cig_vue_d_ensemble.jpg)

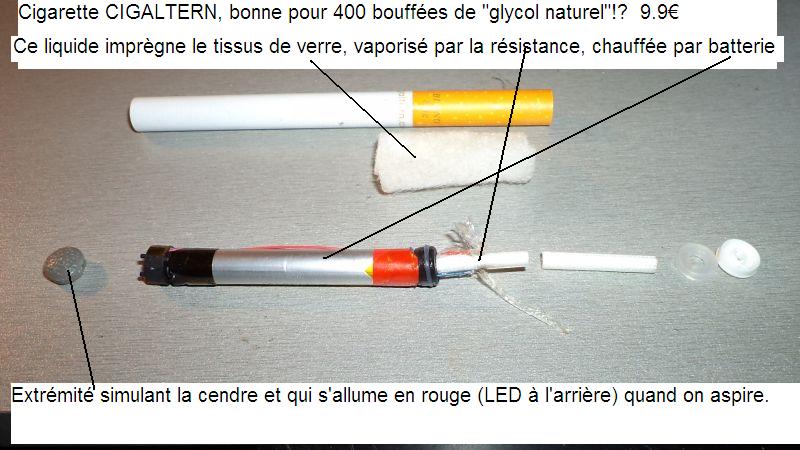

Quand on aspire, un circuit électronique miniature détecte la
dépression dans le corps de la cigarette. Ce circuit a deux
actions :
— il allume une LED (miniature, tout est en
technologie CMS, micro Composants Montés en Surface) située derrière
l’extrémité grise simulant la cendre
— il connecte la pile (3V environ, 1 W.h)à un fil
résistif de 4 ohms, enroulé autour d’un cylindre en tissus de verre
(ininflammable) le tout noyé dans un morceau de fibre de verre saturé
de "glycol naturel".
![](./Cigarette_files/cig_diode.jpg)
On devine la mini LED rectangulaire sur cette face du
capteur de dépression. L’extrémité en plastique gris est sur la gauche
de la photo.
![](./Cigarette_files/cig_capteur-2.jpg)

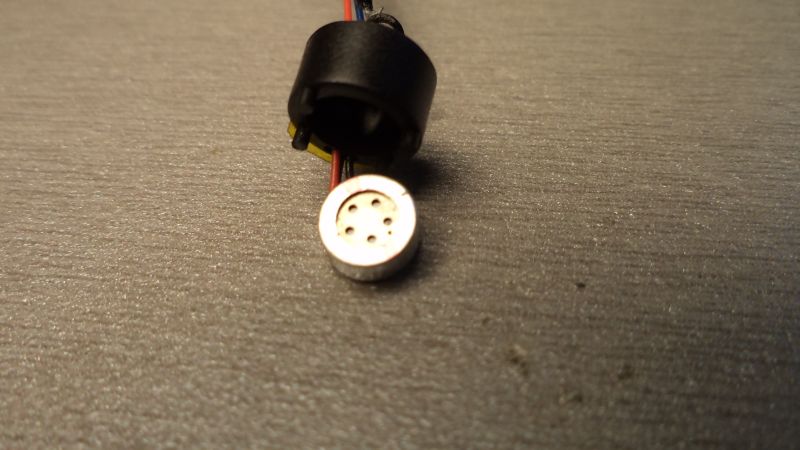

L’autre face du capteur, tournée vers la batterie et détectant la
dépression.
![](./Cigarette_files/cig_capt_ouvert.jpg)

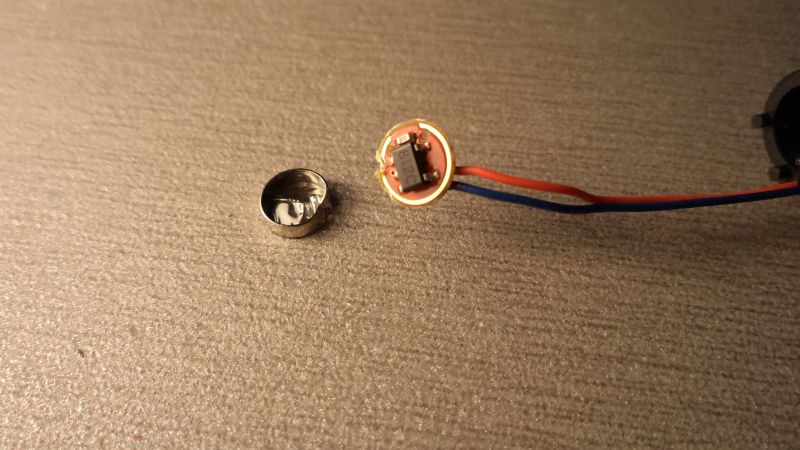

Le capteur a été ouvert : on distingue la membrane circulaire qui
doit de déplacer lorsque l’on aspire et le petit circuit intégré à 5
pattes. Son principe de fonctionnement pourrait être : détection
d’un variation de capacité (condensateur) lorsque la membrane se
déplace. Il connecte alors le + de la pile à la LED et à la résistance
de chauffage, via un transistor pouvant supporter 1.5A.
![](./Cigarette_files/cig_resist_bonne.jpg)

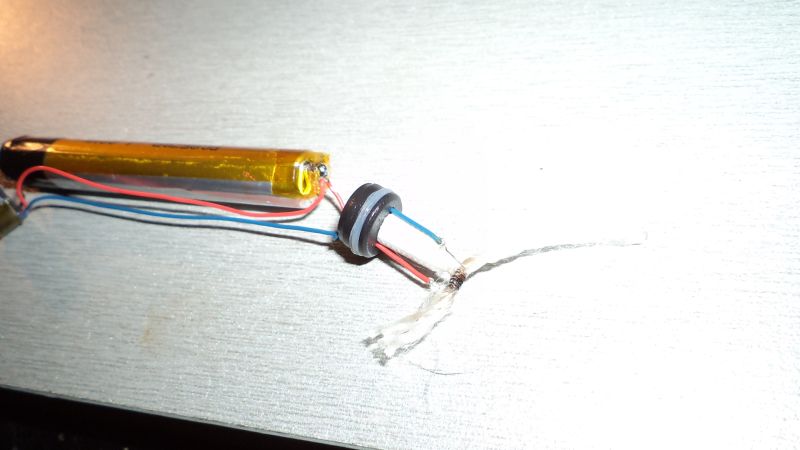

On voit le petit cylindre de fil résistif bobiné, porté au rouge quand
la batterie est connectée, et qui de ce fait évapore le liquide,
simulant la fumée d’une cigarette.
![](./Cigarette_files/cig_res_gros_plan.jpg)

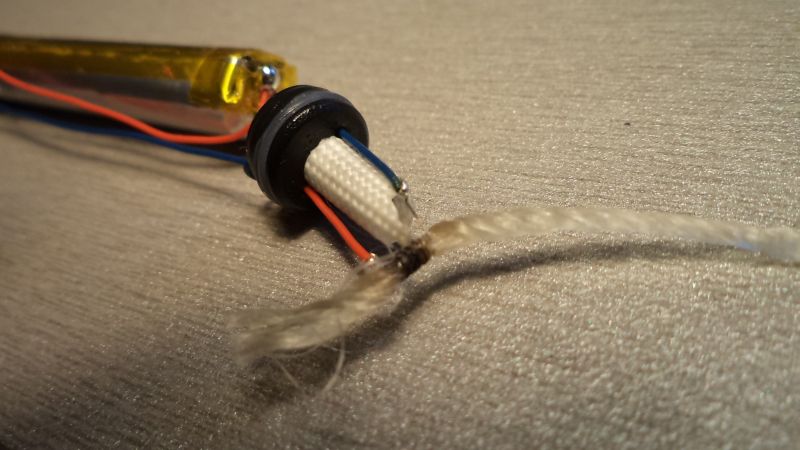

Autre vue du fil résistif.
![](./Cigarette_files/cig_bat.jpg)

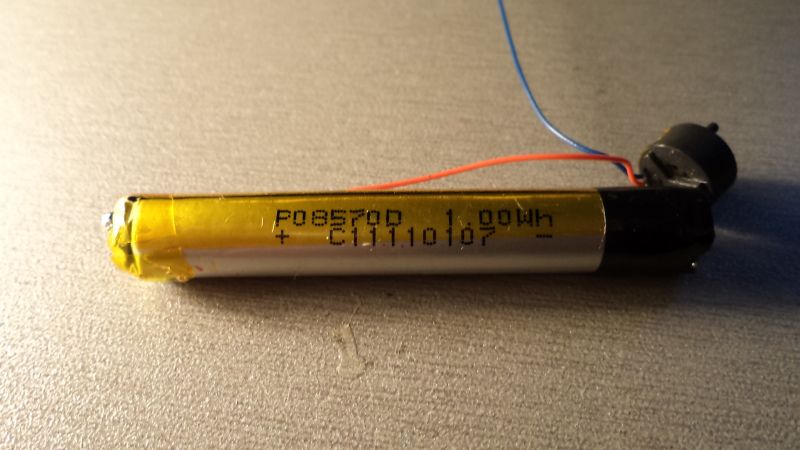

La pile cylindrique de 3V est marquée 1W.h ce qui correspond à peu près
aux performances annoncées : 400 bouffées de disons 3s, soit 1200s
soit 20mn, à 0.7A sous 3V soit 2W. La pile doit donc fournir 2W pendant
20 mn soit 0.3W.h, de l’ordre de grandeur du 1W.h annoncé.
![](./Cigarette_files/cig_bat_ouv.jpg)

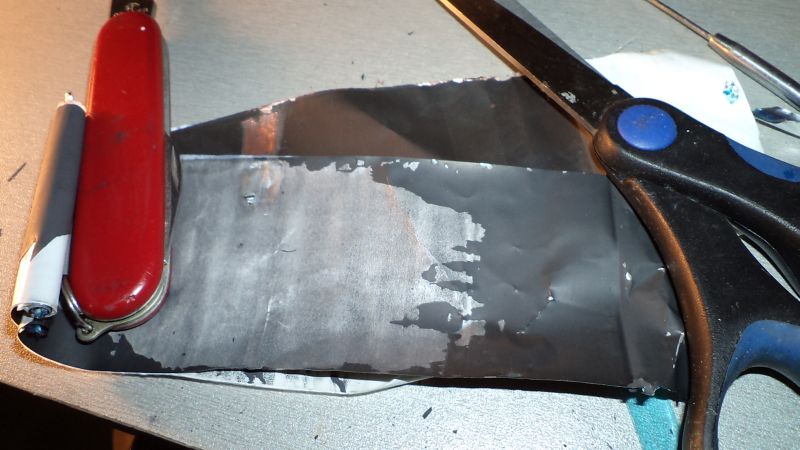

Quand on déroule la pile on trouve une feuille d’alu et une feuille de
cuivre (épaisseur 4/100mm pour chaque feuille) recouvertes de noir
(carbone ?) et isolées par une feuille de plastique.
Conclusion

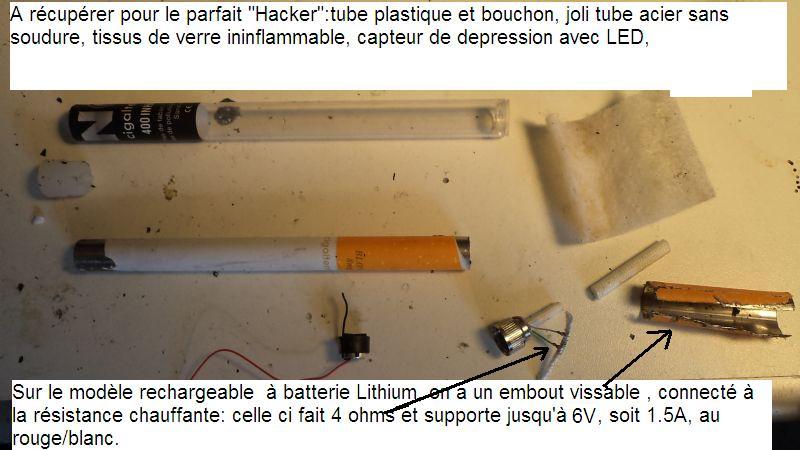

Il y a plusieurs pièces à récupérer dans ce genre de
gadget dont les principales sont :un circuit détecteur de
dépression, une LED, un fil résistif, et un tube en métal.
![](./Cigarette_files/cig_recup-2.jpg)
