Bobines d'Allumage-Essais

***Pour revenir à la page d’accueil** ICI

Ces essais comparent les caractéristiques de  différentes bobines d’allumage, sur table, en labo.

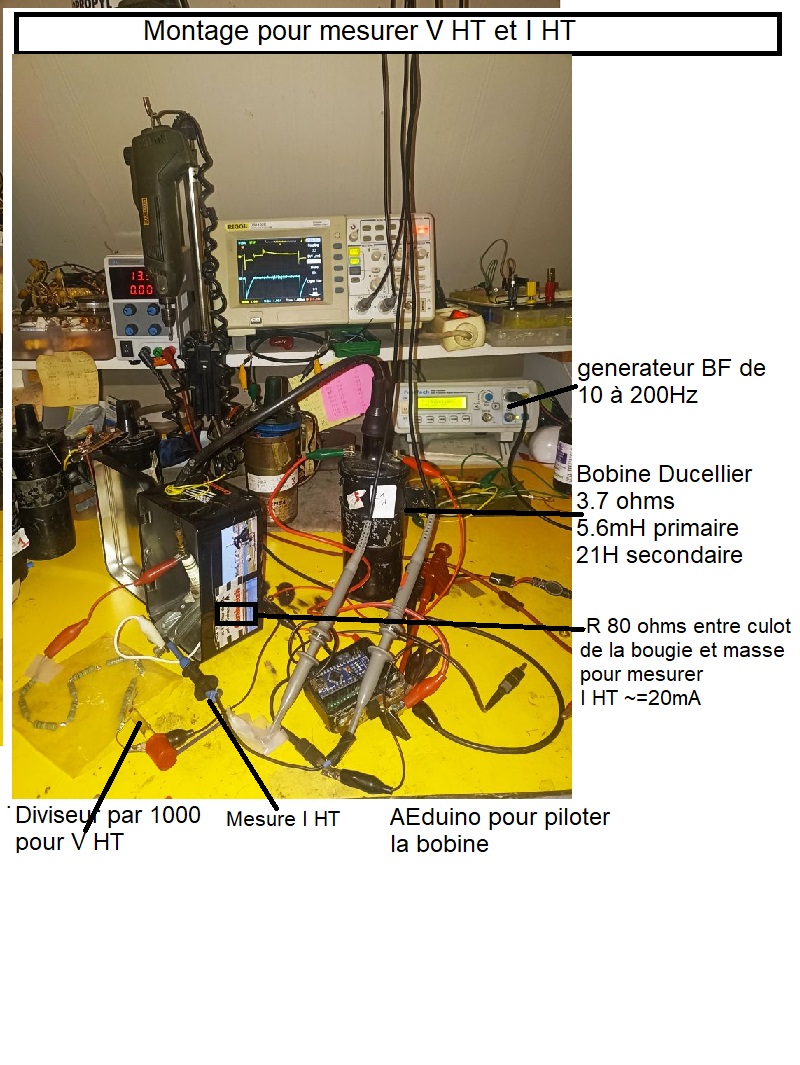

Un générateur Basse Fréquences émet des impulsions à 50Hz (équivalent  à  1500t/mn pour un moteur à 4 temps, 4 cylindres) et à 200Hz (6000t/mn).

Ces impulsions pilotent un allumage AEduino qui lui-même active une bobine dont la sortie HT est connectée à une bougie.

Pour mesurer la tension V HT, un diviseur résistif par 1000 (10 en série avec 1kOhm) est connecté en parallèle sur la bougie.

Cette tension est négative l’arc une fois établi, c’est à dire durant toute l’étincelle, et relativement constante entre 700 V et 1000V.

Pour mesurer le courant I HT traversant la bougie, une résistance de 80 Ohms est placée entre le culot de la bougie et la masse.

Ce courant de l'ordre de 20mA est donc négatif : l’électrode centrale, chauffée, émet plus facilement des électrons vers la masse positive.

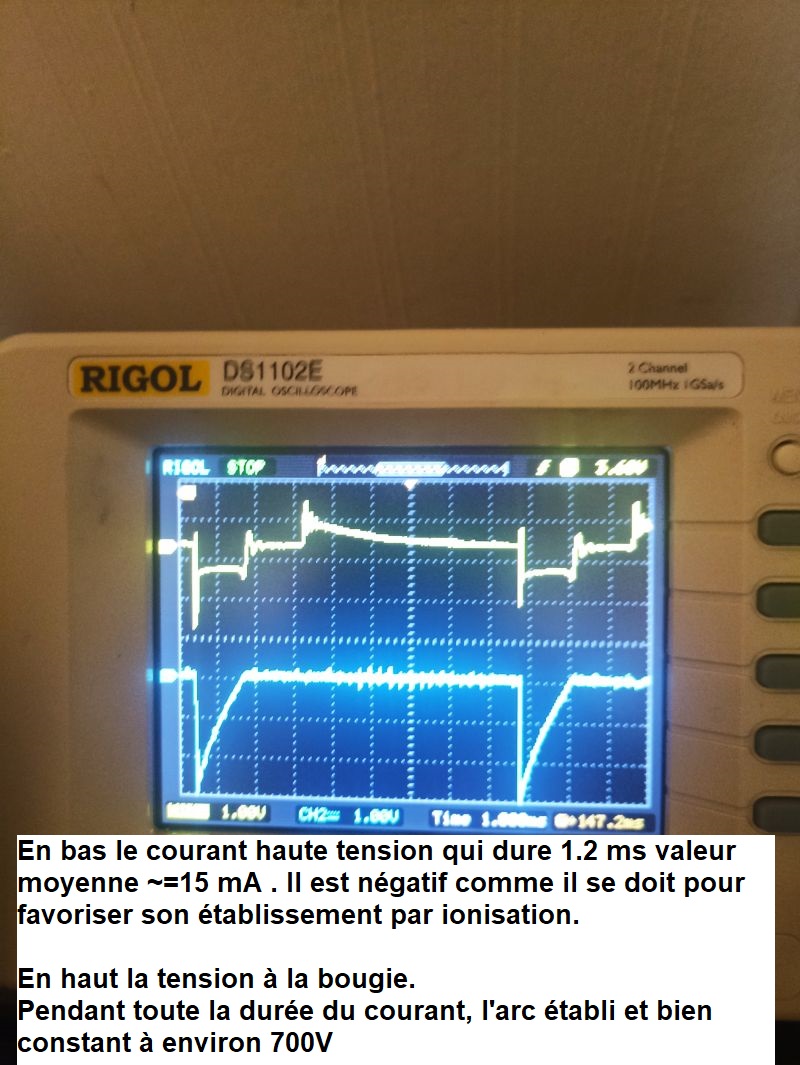

Les tensions aux bornes de ces résistances sont relevées à l’oscilloscope.






Les résultats de mesure sont rassemblés dans ce tableau dont voici un extrait:

 :





L'energie de l'étincelle est exprimée en  milli Joules, mJ.

Par exemple, pour la bobine 2, on voit une chute de 25 mJ / 50Hz à 21 mJ /200Hz.




ANNEXE

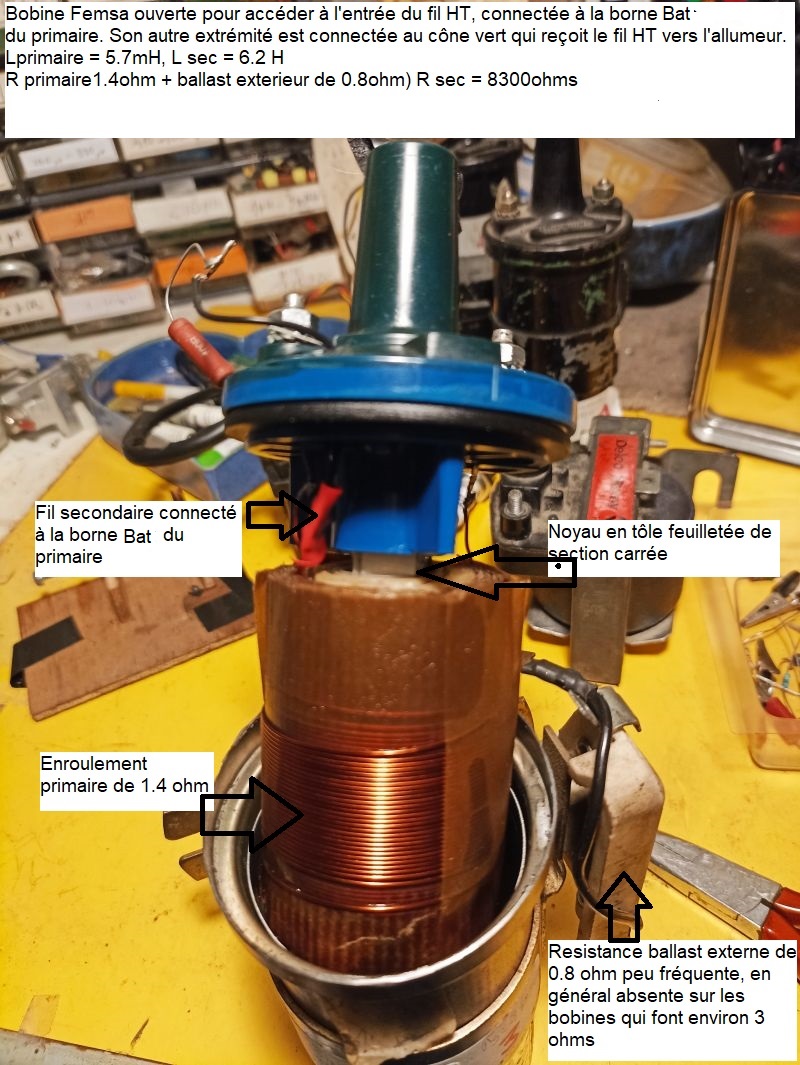

C'est la connexion du fil secondaire à la borne BAT +12 de toute bobine qui assure la négativité de l'electrode centrale des bougies.
