Banc d'allumeur
***Pour revenir à la page d’accueil** ICI
4/5/26
1/5/26

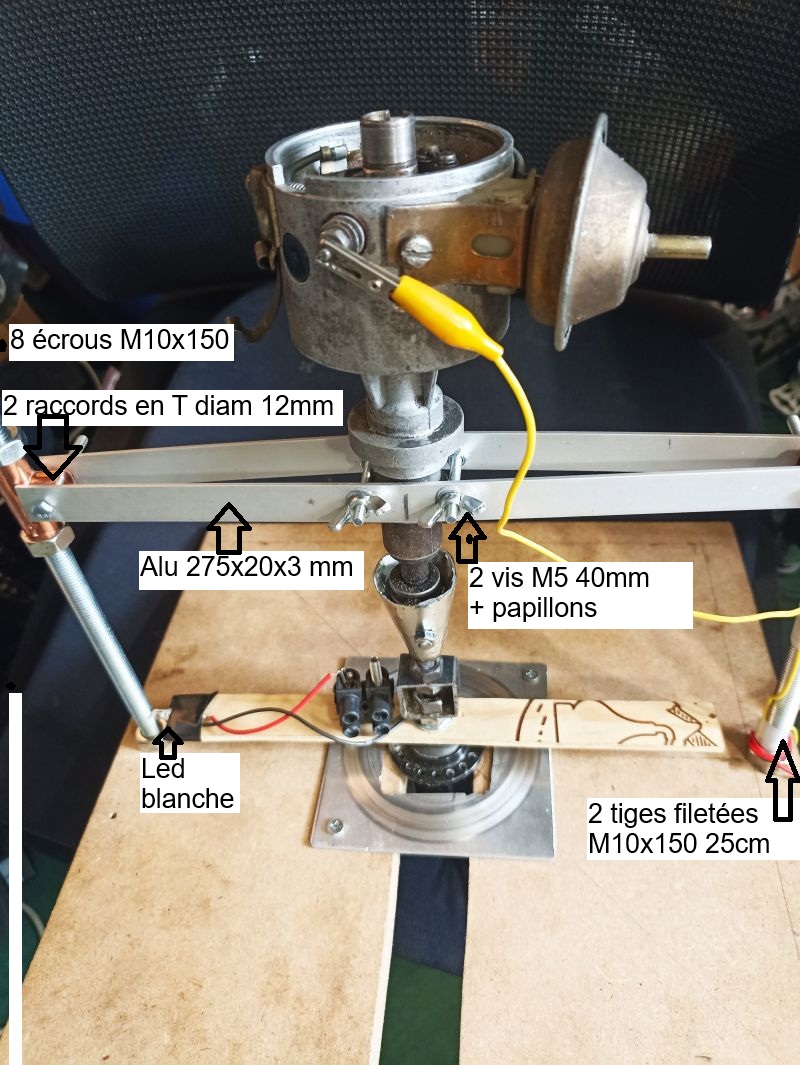

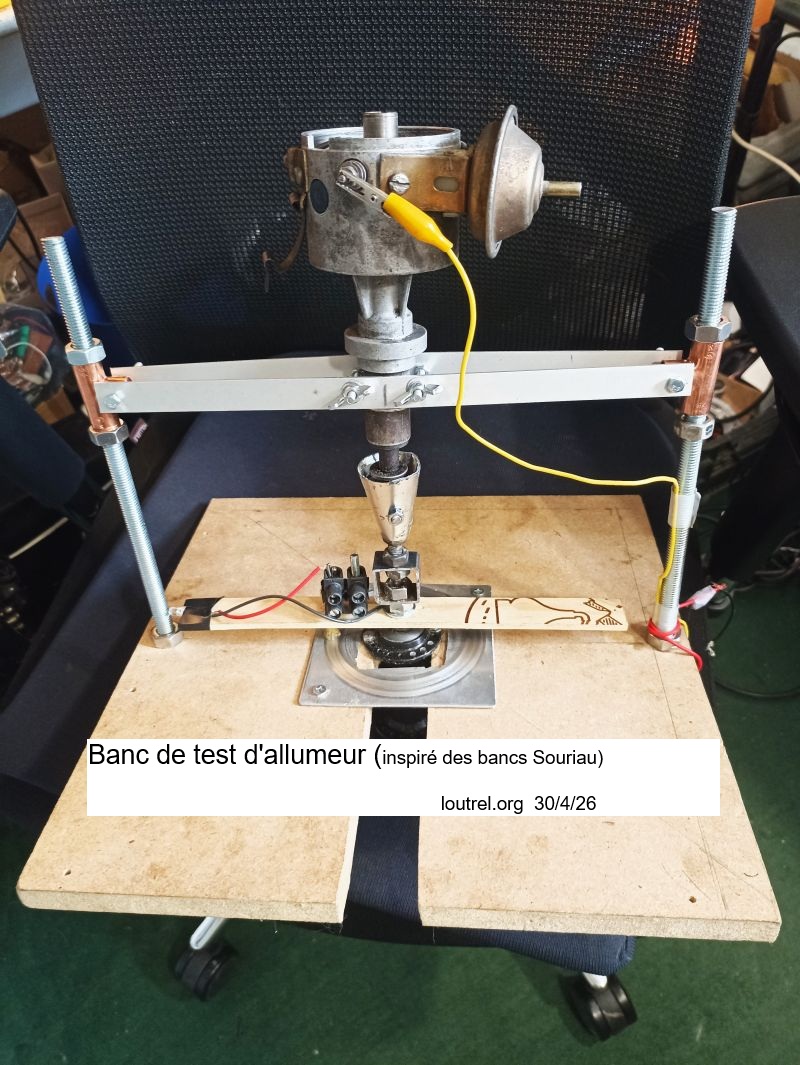

Ce prototype de banc d'allumeur est une pâle copie d'un banc SOURIAU des années 60/70.
Il permet de comparer les cames, régler l'écartement des vis platinées, et vérifier l'effet de l'avance centrifuge.

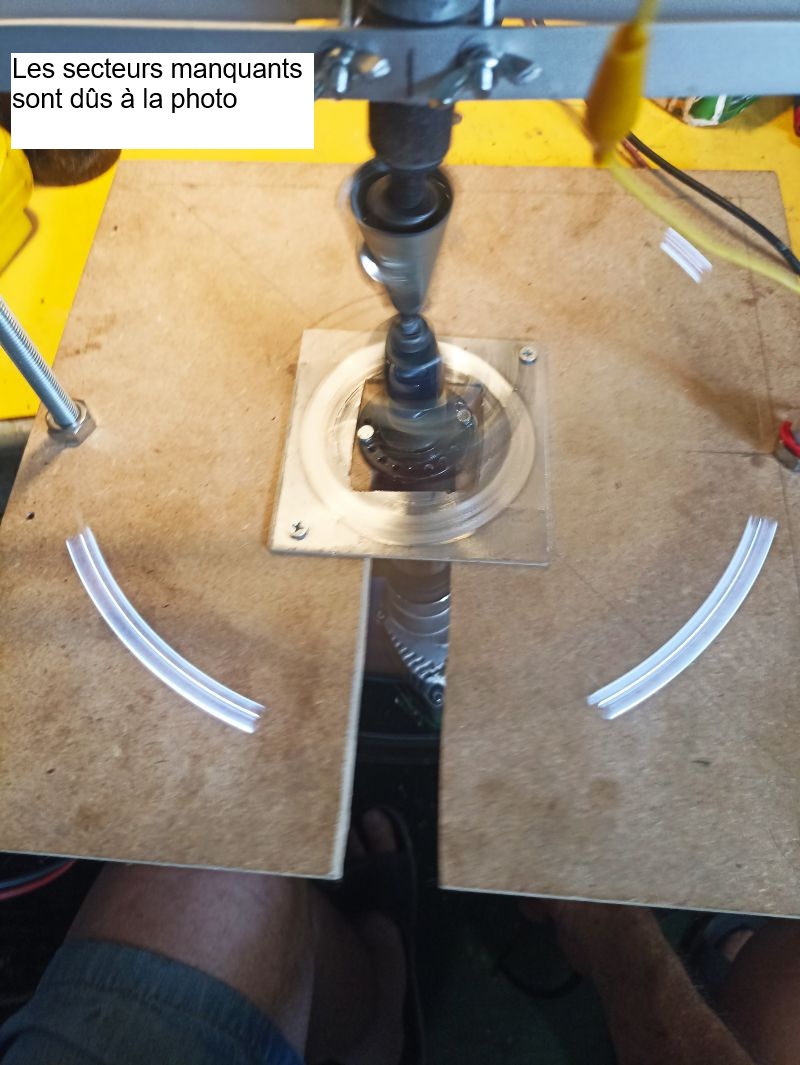

On peut l'entrainer avec une
perceuse jusqu'à 3000t/mn, mais 2600t/mn est en général suffisant,
correspondant au régime moteur de 5200 t/mn.

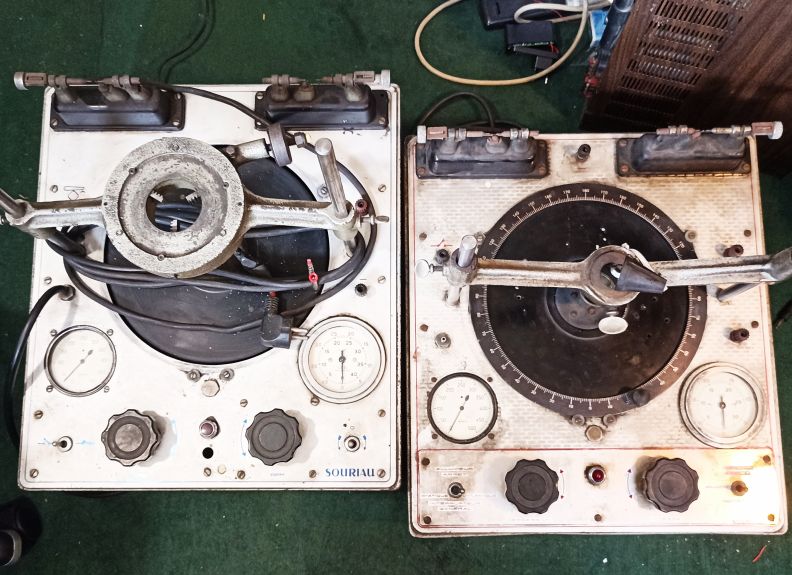

Comparant à un banc Souriau, il manque:
-un compte-tours
-une pompe à vide pour les allumeurs à dépression
-les éclateurs si une bobine est connectée
Le balai se trouve par exemple sur Amazon
On l'alimente sous 5V continu, par exemple avec un chargeur de telephone.

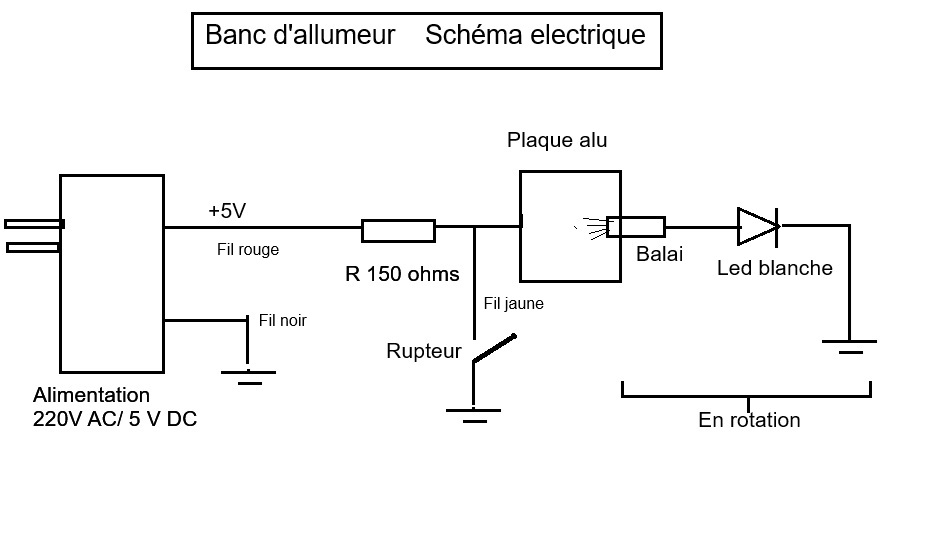

La réstance de 150 ohms limite le courant dans la led et évite de court-circuiter l'alimentation quand les vis sont fermées.

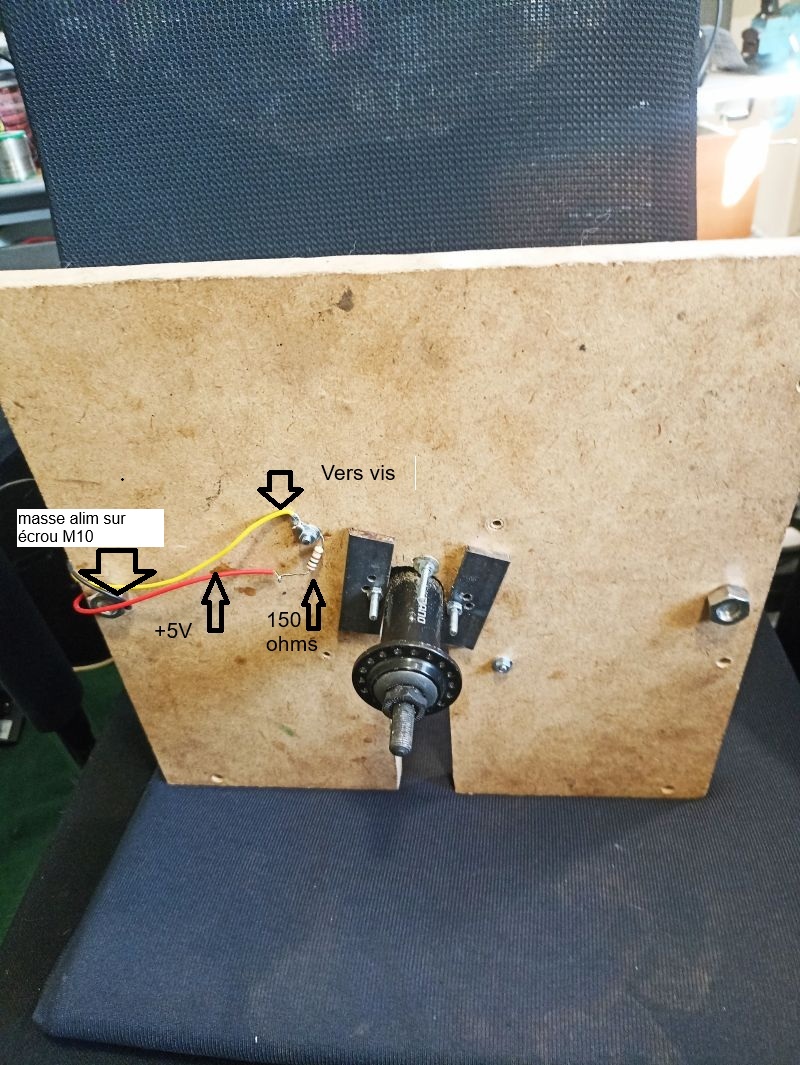

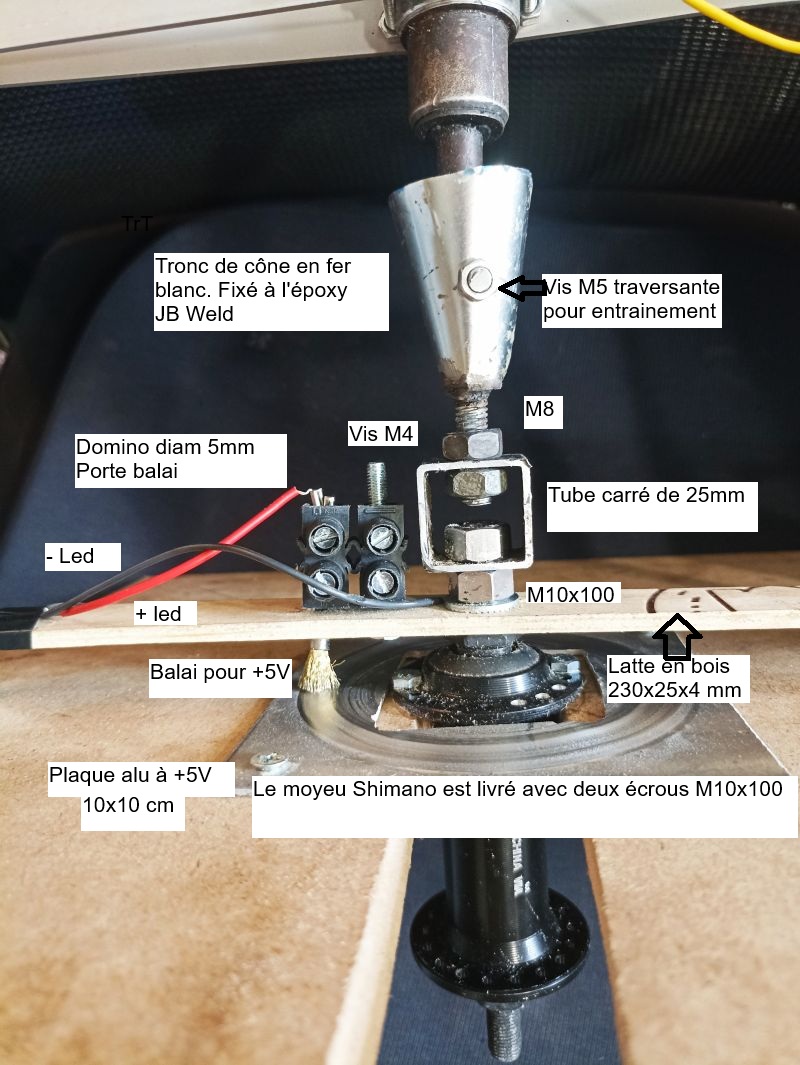

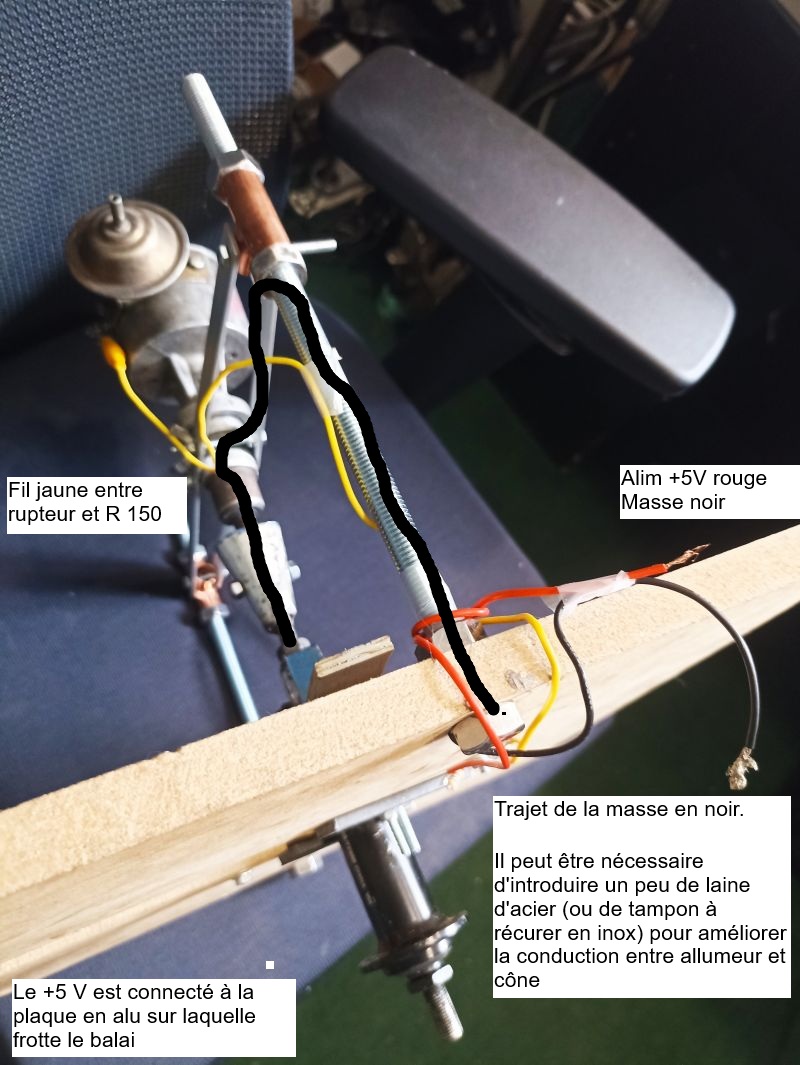

La masse passe par les supports de l'allumeurs ( tige M10 et
plats en alu) puis par le cône vers vers la tige M8 entrainée par
le moyeu.
PS
1 Pour tracer le patron d'un tronc de cône
2 Pièges principaux rencontrés:
--J'ai d'abord utilisé un roulement à
bille de trou central 8 mm MAIS une tige filetée en M8x125 ne fait
que7.7 mm de diamètre d'où un jeu inacceptable.
Enrouler du papier pour arriver à 8 mm ne suffit pas.
D'où le passage au moyeude vélo qui, lui, tourne bien rond.
--L'encastrement du moyeu est délicat:
un trou de 35mm, taille de la scie cloche, est un peu grand d'où les
bidouilles pour le fixer.
--Bien aligner un axe de 8mm avec un axe de 9mm n'est pas si facile.
Des tentatives de perçage (en
utilisant un tour, pourtant) d'un rond de diamètre 14 mm, taraudé à
M9x100 d'un coté et M8x125 de l'autre sur un axe commun n'ont
jamais donné satisfaction.
D'où cette section de tube carrée qui tolère mieux les rattrapages de centrage.
