Alarme de presence d’eau

mercredi 20 juin 2018.

***Pour revenir à la page d’accueil** ICI

Dans un sous-sol par exemple, pour prévenir de l’arrivée d’eau sur le sol.

La sonde est un simple fil électrique à 2 conducteurs, dont l’extrémité posée au sol est dénudée sur 1cm. En option on peut connecter un domino à cet endroit.

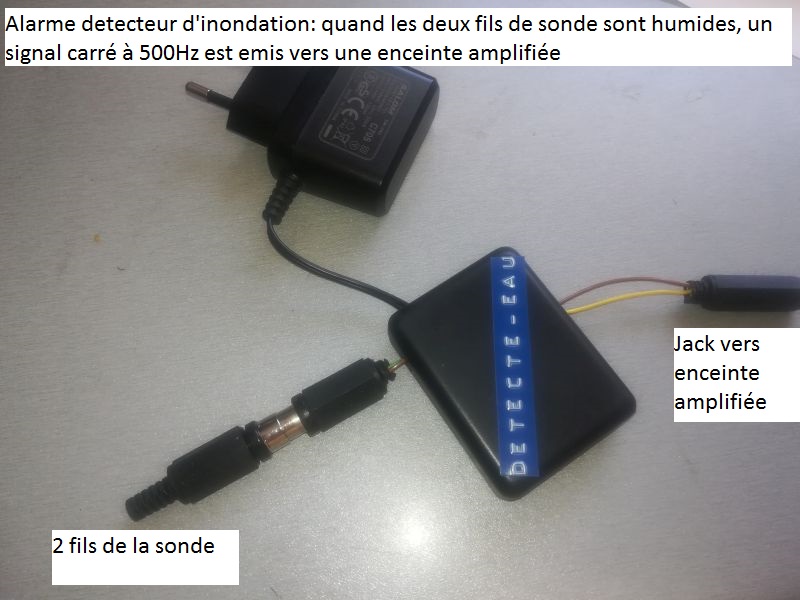

L’Arduino détecte la presence d’eau et émet alors un signal carré à 500Hz vers l’entrée jack d’une enceinte amplifiée ( ou un buzzer si l’on est à proximité).

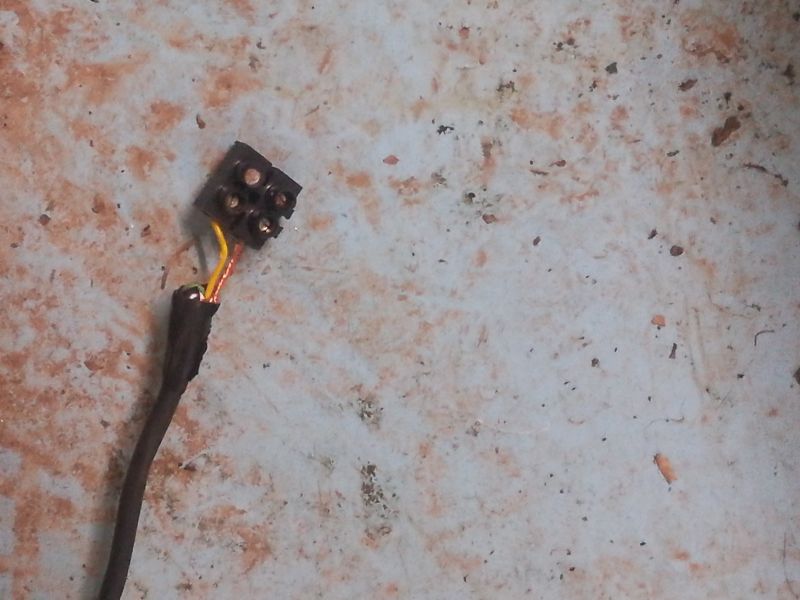

La "sonde" un bien grand mot pour ces 2 bouts de fil dénudés posés sur le sol (domino en option).....

Logiciel

Il est trivial , ne comportant qu"une quinzaine de lignes.

( Si la programmation vous rebute envoyez moi votre Arduino philippe.loutrel@laposte.net).

Comment ça marche ( lecture optionelle)

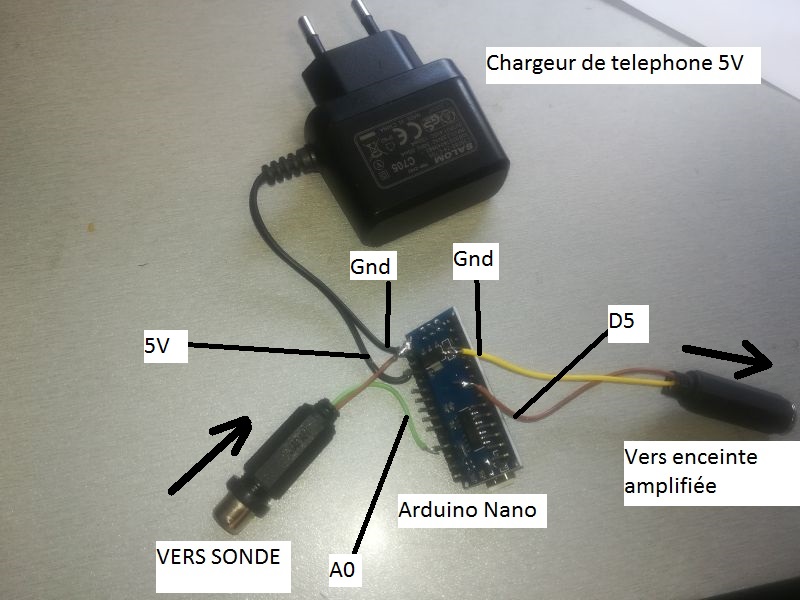

Le fil de sonde est connecté à la masse et à l’entrée analogique A0.

A0 est maintenue à +5 V via une resistance interne de tirage ( pull-up ).

A sec, A0= 5V.

Dans l’eau, A0 < 4V, car l’eau conductrice agit comme un diviseur de tension.

On utilise la fonction PWM (modulation de largeur d’impulsion ) pour générer sur la sortie D5 un signal rectangulaire 0/5V à 500 Hz qui sature l’entrée de l’ampli de l’enceinte amplifiée.

Résultat : un son désagréable et puissant.
