Étalonnage du capteur
Sur établi,le montage est alimenté en 12V, ou même 9V.
Comme nous sommes dans le cas d’un capteur résistif :
une resistance de 100 ohms est
connectée entre +5V et A0
la broche A6 est connectée au +5V
On connecte le capteur entre la broche A0 et la masse.
Après installation d’une appli type Terminal, de preference "Bluetooth Terminal HC05", sur le smartphone, on se connecte et choisit l’étalonnage en tapant "e" puis l’étalonnage du capteur par "c". La tension d’entrée s’affiche.
Capteur à vide, on enregistre cette tension comme "z".
On applique 1 bar au capteur (pression d’eau par exemple, ou d’air avec un compresseur).
A la pression de 1 bar, on enregistre le capteur comme "a" et ainsi de suite jusqu’à 6 bar enregistré comme "d".
Étalonnage de l’afficheur

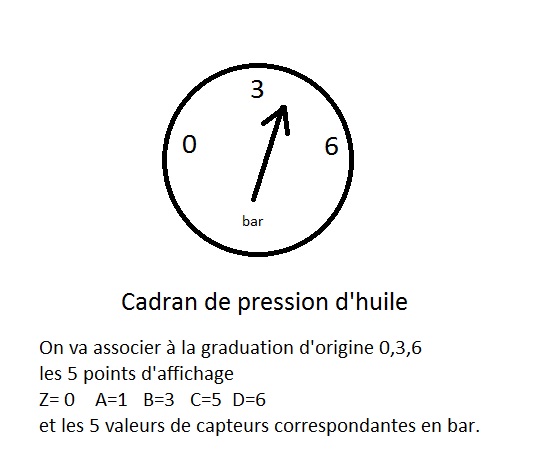

Sur le véhicule, cadran connecté au montage, on effectue cette fois l’étalonnage de l’afficheur (cadran).
l’Arduino génère un déplacement croissant de l’aiguille.Quand celle ci arrive au 0, on fige cette valeur en tapant "f", et on l’enregistre comme "z".
L’aiguille poursuit son déplacement, et quand elle atteint ce que l’on estime correct pour 1 bar, on fige cette valeur en tapant "f", on l’enregistre comme "a" etc.
Devant les positions 1 et 5 il serait utile pour cet exemple d’ajouter un repère sur le verre.
On peut alors débrancher le module Bluetooth qui ne sert plus une fois l’étalonnage terminé.
Tout ceci est plus simple à réaliser qu’à décrire car l’on est guidé par le texte à l’écran du smartphone.
En fonctionnement
Quand on met le contact, à titre de verification, le cadran affiche toutes les secondes : 0 puis 1, puis 3, puis 5, et enfin 6 avant de revenir afficher la valeur actuelle.

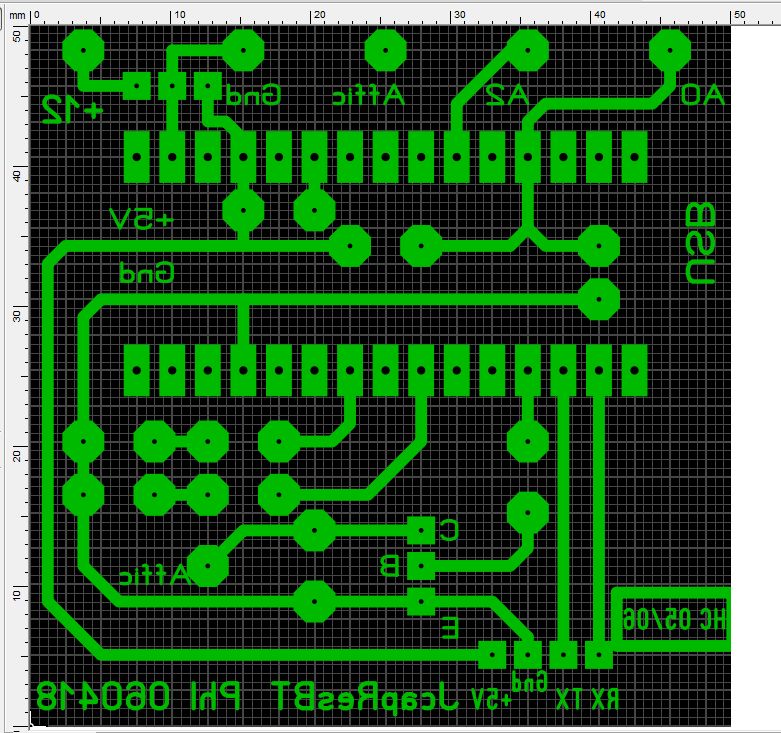

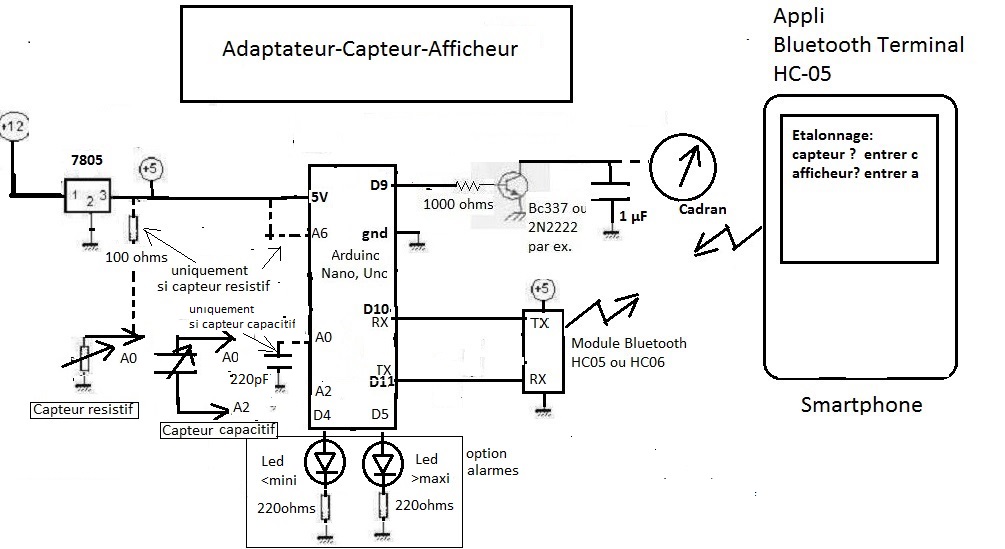

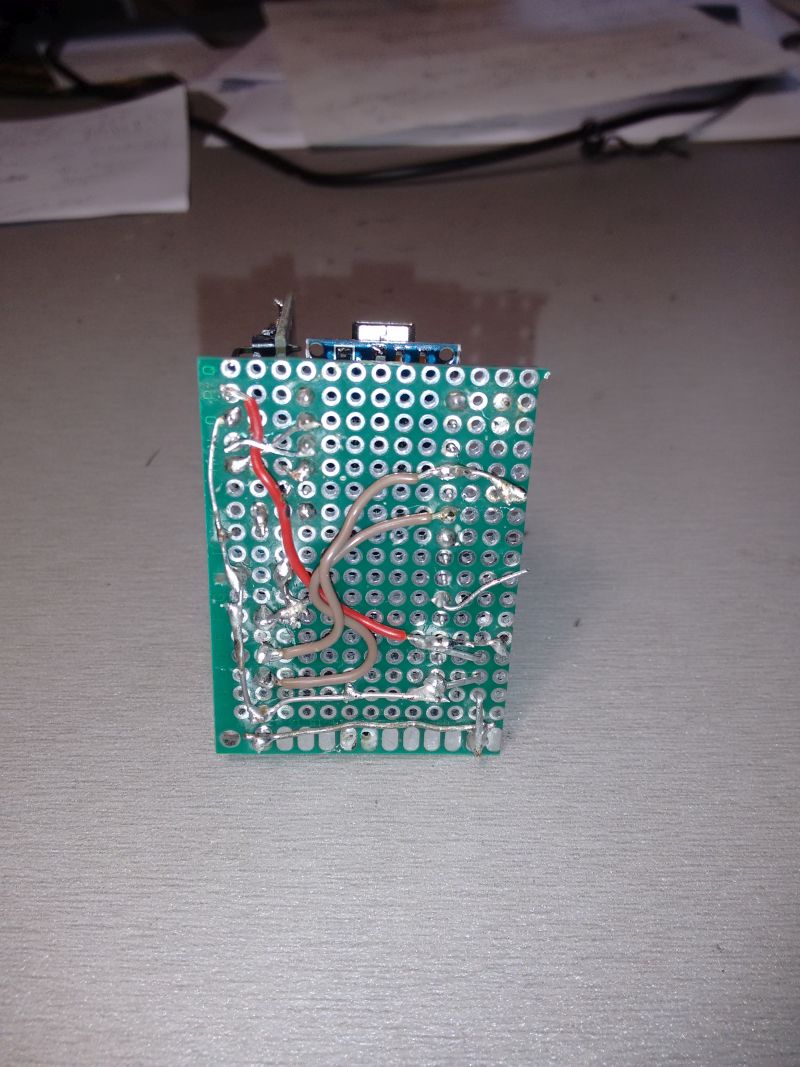

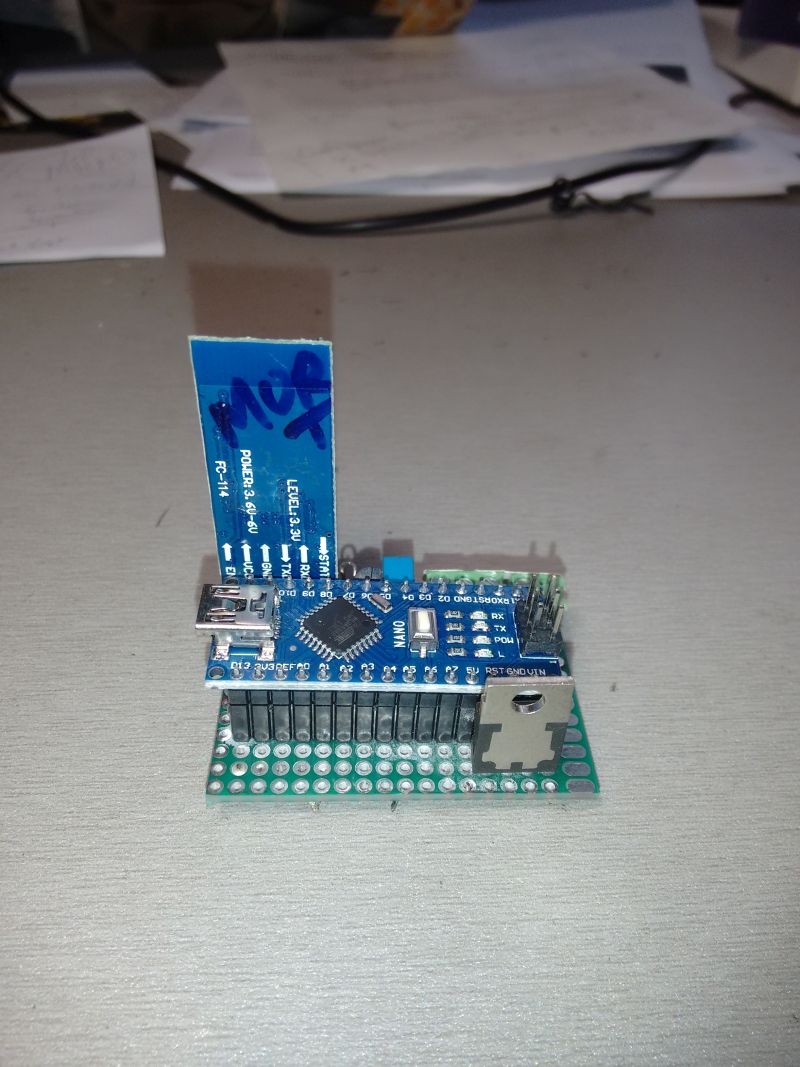

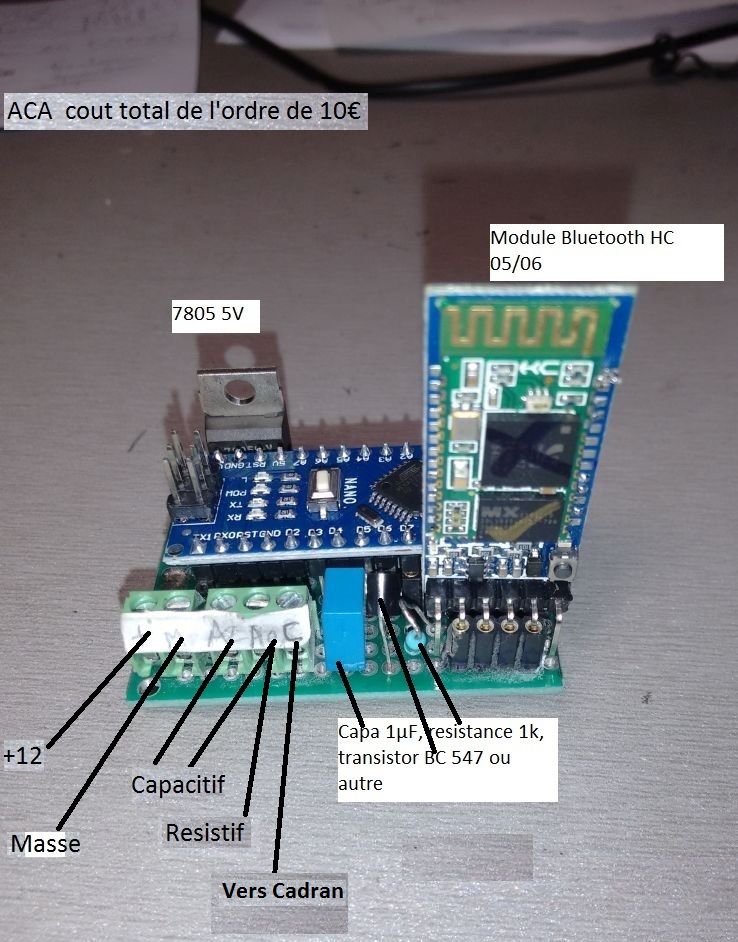

Schema
Logiciel
|
/
Logiciel ACA_Adaptateur_Capteur_Afficheur_100218
|
Comment ça marche -- lecture optionnelle
Le capteur résistif est lu par un convertisseur analogique-numérique.Entre 0 et 5 V la valeur varie de 0 à 1023 unités.
Le cadran est alimenté en PWM fourni par l’Arduino.
Une originalité pour le capteur capacitif :
on ne cherche pas à mesurer sa capacité ( de 120 à 300 pF, typique) mais la tension aux bornes du diviseur capacitif qu’il constitue avec la resistance parasite de la broche A0 vers la masse ( environ 30 pF) en parallèle avec 220pF.
La broche A2 charge quasi instantanément les condensateurs en série sous 5V et on lit la tension en A0 (comme pour le capteur résistif).
Ensuite on décharge les condensateurs : d’abord A2 à la masse puis A0 à la masse.
